СЕРИЯ Z-LVS

Круглые дисковые диффузоры для приточного воздуха — с регулируемым вручную кольцевым зазором

  • Типоразмеры 100, 125, 160, 200 мм
  • Уровень расхода воздуха 10 – 90 л/с или 36 – 324 м³/ч
  • Лицевая панель изготовлена из оцинкованной листовой стали c порошковым покрытием
  • Для систем с переменным и постоянным расходом воздуха
  • Для монтажа в потолок и стены
  • Простой монтаж
  • Балансировка расхода воздуха посредством поворота дискового клапана
  • Экономичное решение для небольших помещений

Типоразмеры

  • 100, 125, 160, 200

Применение

  • Дисковые диффузоры серии Z-LVS используются как устройства приточного воздуха в небольших помещениях
  • Горизонтальная подача приточного воздуха веерообразно
  • Для систем с переменным и постоянным расходом воздуха
  • Для помещений с высотой потолков до 4 м (нижний край подвесного потолка)
  • Для установки в стены и подвесные потолки


Характеристики

  • Балансировка расхода воздуха посредством поворота дискового клапана
  • Простой монтаж


Описание

Диффузоры приточного воздуха направляют воздух из системы кондиционирования в помещение. Полученный на выходе из диффузора поток воздуха позволяет достичь высоких значений эжекции, тем самым быстро снижается скорость потока и выравнивается разница температур приточного воздуха и воздуха в помещении. В результате происходит смешение потоков воздуха в зонах комфорта, с хорошим распределением воздушных струй во всем помещении и небольшим турбулентным вихрем в зоне пребывания людей.

Дисковые диффузоры серии Z-LVS имеют поворотный дисковый клапан. Горизонтальная подача воздуха веерообразно.

Дисковый клапан облегчает балансировку расхода воздуха при вводе в эксплуатацию.

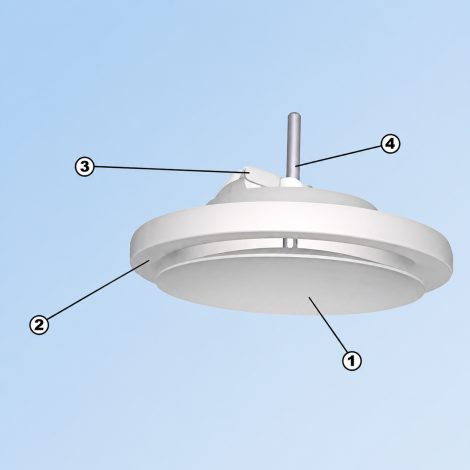

① Дисковый клапан
② Корпус диффузора
③ Перемычка
④ Шпиндель с резьбовым концом и контргайкой
