Модулирующие приводы для воздухораспределительных устройств серий BBP, BBKP, HBK, HBP, CP и CPA
- Работа в модулирующем режиме и изменение направления подачи воздуха для двух разных режимов работы
- Напряжение питания 24 В пер./пост.ток
- Входной управляющий сигнал: Напряжение управляющего сигнала, с модуляцией, 0 (2) – 10 В
Для работы в модулирующем режиме и для переключения между режимами нагрева и охлаждения регулируемых воздухораспределительных устройств
Привод перемещает лопатки или другие направляющие элементы воздухораспределительного устройства в любое положение между позициями НАГРЕВ и ОХЛАЖДЕНИЕ.
Входной сигнал управления является электрическим сигналом.
Все доп. комплектующие определяются в соответствии с кодом заказа воздухораспределительного устройства.
Элементы конструкции и характеристики
- Механические ограничители для настройки угла подачи воздуха
- Напряжение питания 24 В пер./пост.ток
- Роторные и линейные приводы для защиты от перегрузок
- Cигнал заданного значения 2 — 10 В пост.ток
- Спусковая кнопка для перехода в ручной режим
Дополнительное оборудование
- TDC модуль температурного контроля
Применение
- Приводы для плавного регулирования
- Модулирующий режим работы регулируемых воздухораспределительных устройств
- Регулирование направления подачи воздуха
E3
Применение
- Привод серии NM24A-SR для изменения направления подачи воздуха для воздухораспределительных устройств серии BBP, BBKP и CPA
Элементы конструкции и характеристики
- Напряжение питания 24 В пер./пост.ток
- Управляющий входной сигнал: Значение уставочного сигнала 2 – 10 В пост тока, соответствует полному диапазону вращения (90°), рабочий диапазон ограничен механическими ограничителями
- Выход: Сигнал фактического значения 2 — 10 В
- Механические ограничители для настройки угла подачи воздуха
- Возможна работа в обратном направлении
- Замок с фиксатором для подсоединения к оси заслонки клапана
- Спусковая кнопка для перехода в ручной режим
E6
Применение
- Привод серия 223F-024-150-001
- Для работы в модулирующем режиме и для переключения между режимами нагрева и охлаждения воздухораспределительных устройств серий HBK, HBP и CPA
- Линейный привод для скрытого монтажа внутри воздухораспределительных устройств; идеальное решение для устройств с открытым монтажом
Элементы конструкции и характеристики
- Напряжение питания 24 В пер./пост.ток
- Входной управляющий сигнал: Сигнал заданного значения 0 – 10 В
- Механические ограничители для настройки угла подачи воздуха
- Возможна работа в обратном направлении
E9
Применение
- Привод серии CM24-SX-F для изменения направления подачи воздуха для воздухораспределительных устройств серии CP
Элементы конструкции и характеристики
- Напряжение питания 24 В пер./пост.ток
- Входной управляющий сигнал: Сигнал заданного значения 0 – 10 В
- Механические ограничители для настройки угла подачи воздуха
- Замок с фиксатором для подсоединения к оси сопла
- Размыкающий магнит
Все доп. комплектующие определяются в соответствии с кодом заказа воздухораспределительного устройства.
E3
Применение
- Привод серии NM24A-SR для изменения направления подачи воздуха для воздухораспределительных устройств серии BBP, BBKP и CPA
Элементы конструкции и характеристики
- Напряжение питания 24 В пер./пост.ток
- Управляющий входной сигнал: Значение уставочного сигнала 2 – 10 В пост тока, соответствует полному диапазону вращения (90°), рабочий диапазон ограничен механическими ограничителями
- Выход: Сигнал фактического значения 2 — 10 В
- Механические ограничители для настройки угла подачи воздуха
- Возможна работа в обратном направлении
- Замок с фиксатором для подсоединения к оси заслонки клапана
- Спусковая кнопка для перехода в ручной режим
E6
Применение
- Привод серия 223F-024-150-001
- Для работы в модулирующем режиме и для переключения между режимами нагрева и охлаждения воздухораспределительных устройств серий HBK, HBP и CPA
- Линейный привод для скрытого монтажа внутри воздухораспределительных устройств; идеальное решение для устройств с открытым монтажом
Элементы конструкции и характеристики
- Напряжение питания 24 В пер./пост.ток
- Входной управляющий сигнал: Сигнал заданного значения 0 – 10 В
- Механические ограничители для настройки угла подачи воздуха
- Возможна работа в обратном направлении
E9
Применение
- Привод серии CM24-SX-F для изменения направления подачи воздуха для воздухораспределительных устройств серии CP
Элементы конструкции и характеристики
- Напряжение питания 24 В пер./пост.ток
- Входной управляющий сигнал: Сигнал заданного значения 0 – 10 В
- Механические ограничители для настройки угла подачи воздуха
- Замок с фиксатором для подсоединения к оси сопла
- Размыкающий магнит
Результат работы привода с заводскими установками
| Диффузор Серия | Направление работы | |
| 1 | 2 | |
| BBP | Охлаждение | Нагрев |
| BBKP | Охлаждение | Нагрев |
| CP | Охлаждение | Нагрев |
| CPA 160 – 200 | Нагрев | Охлаждение |
| CPA 250 – 400 | Охлаждение | Нагрев |
Приводы для воздухораспределительных устройств
| Элементы кода заказа | Привод | Напряжение питания | Диффузор Серия | |
| Номер по каталогу | Серия | Напряжение питания | Диффузор Серия | |
| E3 | M466EN0 | NM24A-SR | 24 В AC/DC пер./пост.ток | BBP, BBKP, CPA |
| E6 | M466CF2 | 223F-024-150-001 | 24 В AC/DC пер./пост.ток | HBK, HBP, CPA |
| E9 | A00000030324 | CM24-SX-F | 24 В AC/DC пер./пост.ток | CP |

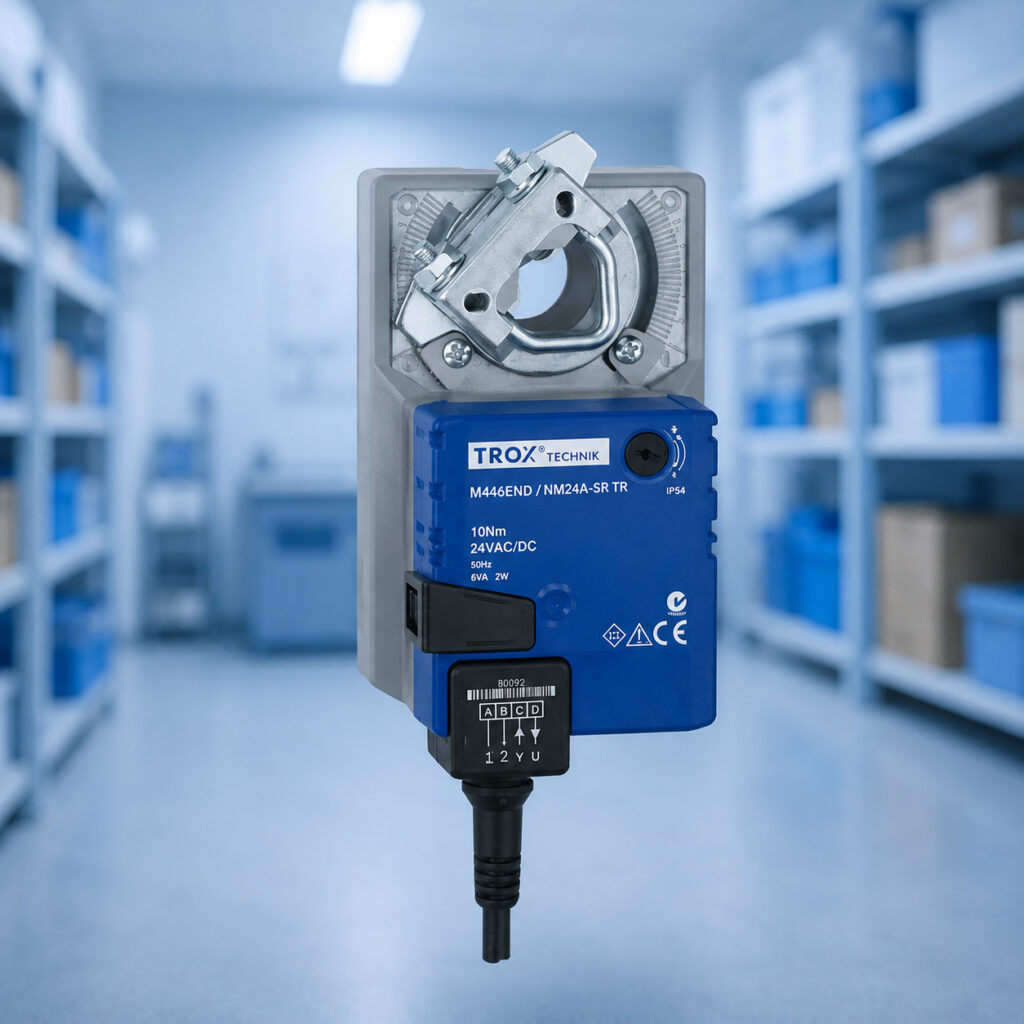

Привод NM24A-SR
| Напряжение питания (пер.ток) | 24 В пер.ток ± 20 %, 50/60 Гц |
| Напряжение питания (пост.ток) | 24 В пост.ток ±20 % |
| Потребляемая мощность (пер.ток) | макс. 4 ВА |
| Потребляемая мощность (пос.ток) | макс. 2 Вт |
| Крутящий момент | 10 Нм |
| Время поворота на 90° | 150 с |
| Управляющий сигнал | 2 – 10 В пост. тока, Ra > 100 kΩ |
| Соединительный кабель | 4 × 0.75 мм², 1 м длиной |
| Класс защиты по стандарту IEC | III (для низких напряжений) |
| Уровень защиты | IP 54 |
| Соответствует ЕС | Электромагнитная совместимость соответствует 2014/30/EU, Директива по ограничению использования опасных веществ в впроизводстве электрического и электронного оборудования 2011/65/EU |
| Рабочая температура | от –30 до 50 °C |
| Вес | 0.8 кг |
Привод 223F-24-150-001
| Напряжение питания (пер.ток) | 24 В пер.ток ± 20 %, 50/60 Гц |
| Напряжение питания (пост.ток) | 24 В пост тока ±20 % |
| Потребляемая мощность (пер.ток) | 8.5 ВА |
| Потребляемая мощность (пос.ток) | 5 Вт |
| Подъемная сила и тяга | 150 N |
| Время работы | 28 мм/мин |
| Управляющий сигнал | 0 – 10 В пост. тока, Ra > 100 kΩ |
| Соединительный кабель | 3 × 0.75 мм², 1.8 м длиной |
| Класс защиты по стандарту IEC | III (для низких напряжений) |
| Уровень защиты | IP 30 |
| Соответствует ЕС | Электромагнитная совместимость соответствует 2014/30/EU |
| Рабочая температура | от –20 до 60 °C |
| Вес | 0.650 кг |
