СЕРИЯ AFG — решетки для монтажа в фальшпол

Высокопрочные напольные решетки из алюминия с неподвижными горизонтальными ламелями

Одиночные вентиляционные решетки подходят для монтажа в фальшпол

  • Типоразмер 600 х 600
  • Расход воздуха 0 — 530 л/с или 0 — 1908 м3/ч
  • Лицевая панель из алюминия покрыта порошковой краской
  • Наружная рамка 6 мм с ламелями шириной 6 мм
  • Подходят для напольных плит глубиной от 25 мм до 50 мм


Дополнительное оборудование и аксессуары

  • Дополнительное оборудование для балансировки расхода воздуха
  • Вентиляторная панель 240 В для применения с низким или нулевым давлением в пространстве под полом

Описание

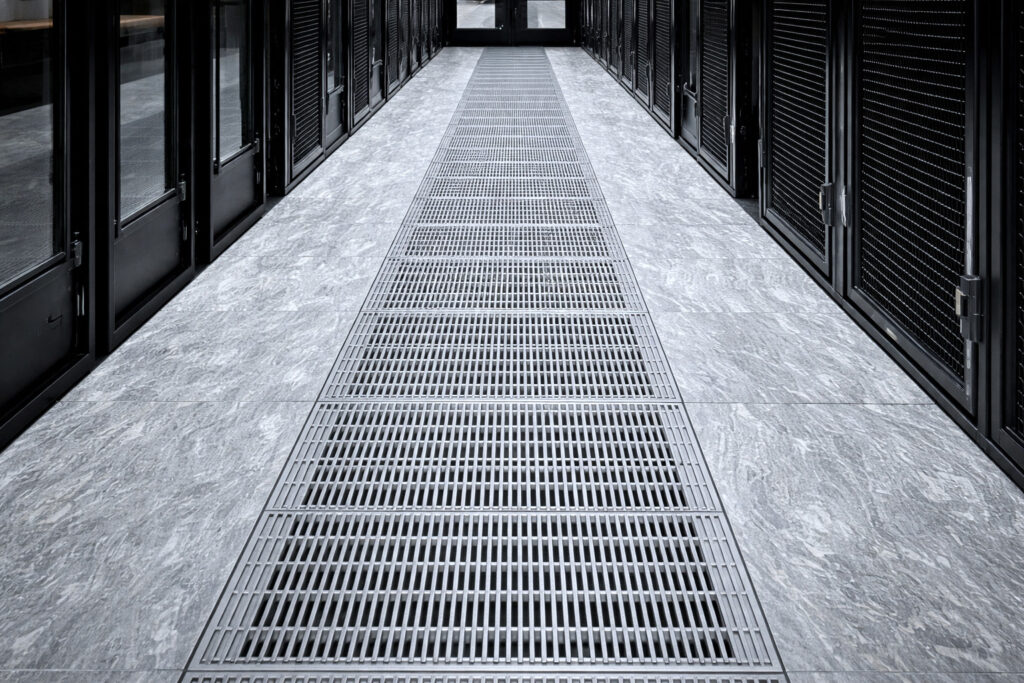

Высокопрочные напольные решетки — это воздухораспределительные устройства для приточных систем вентиляции и кондиционирования воздуха. Они направляют приточный воздух в помещение из нижнего уровня напольных систем. В результате происходит смешение потоков воздуха в зонах комфорта и промышленных зонах, с хорошим распределением воздушных струй во всем помещении. Решетки AFG разработаны для коммерческого и промышленного применения, в местах, где предполагается большая проходимость или подвижная нагрузка, например, в офисах, атриумах или центрах обработки данных (ЦОД). Напольные решетки AFG могут заменить квадратные напольные плиты типоразмера 600 мм и глубиной от 25 мм до 50 мм.


Варианты исполнения

  • AFG-A: Напольная решетка для подпольного пространства с избыточным давлением
  • AFG-AG: Напольная решетка с установленным регулятором расхода

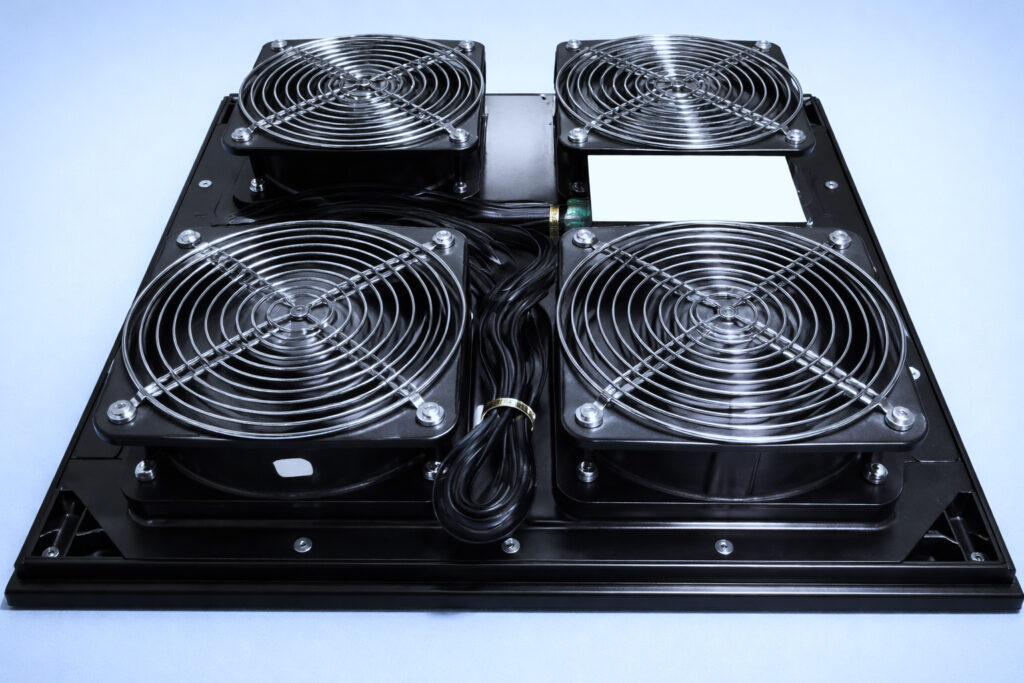

  • AFG-F1: Напольная решетка с установленной вентиляторной панелью (230 В)

Особенности конструкции

  • Рамка шириной 6 мм из секций, сваренных под углом 45
  • Ламели шириной 6 мм для прямой подачи воздуха


Материалы и поверхности

Рамка и ламели из алюминия

  • P2: Рамка и ламели с порошковым покрытием RAL9006:25%
  • P4: Рамка и ламели с порошковым покрытием RAL9005:20%
  • N1: Рамка и ламели с порошковым покрытием с армированным полиамидным волокном RAL9005


Элементы конструкции и характеристики

  • Рамка шириной 6 мм из секций, сваренных под углом 45
  • Неподвижные горизонтальные ламели
  • Вертикальные боковые ребра жесткости


Типоразмеры

  • 600 мм х 600 мм


Дополнительные принадлежности

  • AG: Для балансировки расхода воздуха
  • F1: Вентиляторная панель 230 В пер. тока


Характеристики

  • Неподвижные ламели
  • Лицевая рамка из сварных секций


Монтаж и ввод в эксплуатацию

  • Монтаж предпочтительно в фальшпол глубиной от 25 мм до 50 мм


Стандарты и нормативные документы

  • Уровень звуковой мощности шума, генерируемого воздушным потоком, в соответствии с EN ISO 5135


Техническое обслуживание

  • Не требует технического обслуживания, конструкция и материалы не подвержены износу
  • Технический контроль и очистка в соответствии с VDI 6022

Применение

  • Напольная решетка серии AFG для приточного воздуха для зон комфорта и промышленных зон
  • Для систем с переменным и постоянным расходом воздуха
  • Разность температур приточного воздуха и в помещении от -12 до +4 К
  • Для монтажа в фальшпол
