Для горизонтальной подачи воздуха от одного до четырех направлений, для зон комфорта, с неподвижным направляющим элементом

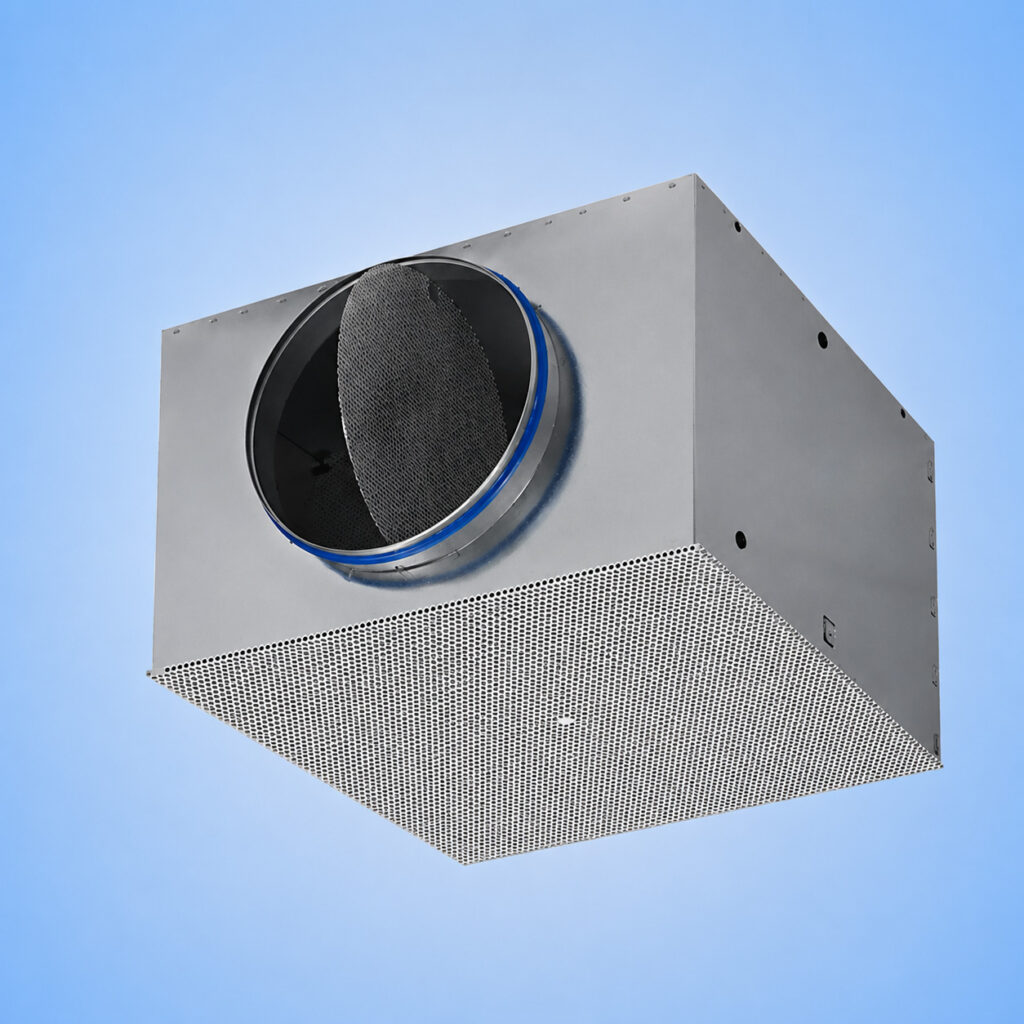

Потолочные диффузоры с квадратной лицевой панелью
- Типоразмеры 250, 300, 400, 500, 600
- Уровень расхода воздуха 6 – 285 л/с или 22 – 1026 м³/ч
- Квадратная лицевая панель
- Лицевая панель изготовлена из оцинкованной листовой стали c порошковым покрытием
- Для приточного и вытяжного воздуха
- Для систем с переменным и постоянным расходом воздуха
- Для всех типов потолков
- Перфорированная лицевая панель со специальным направляющим элементом для горизонтальной подачи воздуха и высоких уровней эжекции
Дополнительное оборудование и аксессуары
- Лицевая панель диффузора может быть окрашена в цвета RAL CLASSIC
- Горизонтальное или вертикальное подсоединение к воздуховоду
- Регулирующие пластины для изменения направления подачи воздуха
- Статическая камера с заслонкой клапана
Потолочные диффузоры направляют воздух из системы кондиционирования в помещение. Полученный на выходе из диффузора поток воздуха позволяет достичь высоких значений эжекции, тем самым быстро снижается скорость потока и выравнивается разница температур приточного воздуха и воздуха в помещении. Потолочные диффузоры могут применяться при большом уровне расхода воздуха. В результате происходит смешение потоков воздуха в зонах комфорта, с хорошим распределением воздушных струй во всем помещении и небольшим турбулентным вихрем в зоне пребывания людей.
Потолочные диффузоры серии DLQL поставляются со специальным направляющим элементом, который создает горизонтальную подачу воздуха с высокими уровнями эжекции. Горизонтальная подача приточного воздуха от одного до четырех направлений. Разница температур приточного воздуха и в помещении может колебаться от –10 до +10 K.
Для создания привлекательного целостного дизайна помещения диффузоры серии DLQL могут также использоваться и для вытяжной вентиляции.
Типоразмеры – потолочная плитка | 248, 298, 398, 498, 593, 598, 618, 623 мм |
Типоразмеры – диффузор | 250, 300, 400, 500, 600 мм |
Мин. уровень расхода воздуха | 6 – 145 л/с или 22 – 522 м³/ч |
Макс. уровень расхода воздуха, при LWA ≅ 50 дБ(A) | 275 – 285 л/с или 990 – 1026 м³/ч |
Разность температур приточного воздуха и в помещении | –10 до +10 K |
DLQL-*-Z-H с подачей воздуха в одном направлении (приточный воздух), уровень звуковой мощности и общий перепад давления
| Типоразмер | V | Положение заслонки клапана | ||||||
| 0° | 45° | 90° | ||||||
| Типоразмер | V | Δpt | LWA | Δpt | LWA | Δpt | LWA | |
| л/с | м³/ч | Па | дБ(А) | Па | дБ(А) | Па | дБ(А) | |
250 | 6 | 22 | 3 | <15 | 3 | <15 | 6 | <15 |
15 | 54 | 20 | 22 | 22 | 22 | 40 | 22 | |
250 | 20 | 72 | 35 | 31 | 39 | 31 | 70 | 31 |
30 | 108 | 79 | 49 | 87 | 49 | 158 | 49 | |
300 | 10 | 36 | 5 | <15 | 6 | <15 | 11 | <15 |
20 | 72 | 22 | 30 | 24 | 30 | 43 | 31 | |
300 | 30 | 108 | 49 | 42 | 54 | 42 | 98 | 43 |
40 | 144 | 87 | 52 | 95 | 52 | 173 | 53 | |
400 | 15 | 54 | 5 | <15 | 5 | <15 | 9 | <15 |
30 | 108 | 19 | 28 | 21 | 29 | 38 | 30 | |
400 | 45 | 162 | 43 | 42 | 47 | 43 | 85 | 44 |
55 | 198 | 64 | 49 | 70 | 50 | 127 | 51 | |
500 | 25 | 90 | 7 | <15 | 8 | <15 | 14 | <15 |
40 | 144 | 17 | 28 | 19 | 29 | 35 | 29 | |
500 | 55 | 198 | 33 | 42 | 36 | 43 | 66 | 43 |
70 | 252 | 54 | 50 | 59 | 51 | 107 | 51 | |
600 | 35 | 126 | 5 | <15 | 6 | <15 | 11 | <15 |
60 | 216 | 16 | 28 | 17 | 28 | 32 | 28 | |
600 | 85 | 306 | 32 | 41 | 35 | 41 | 63 | 41 |
110 | 396 | 53 | 50 | 58 | 50 | 106 | 50 | |

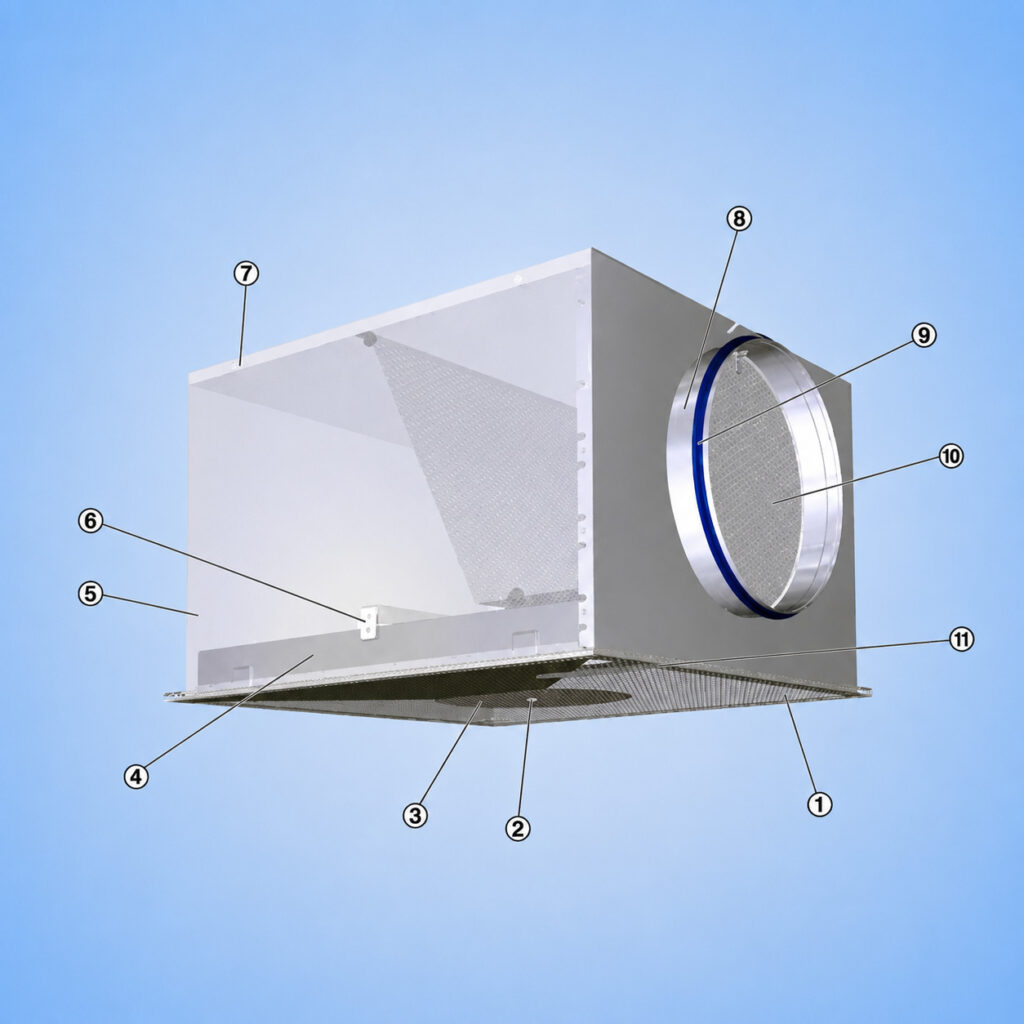

① Лицевая панель диффузора
② Центральный соединительный винт
③ Направляющий элемент (только для приточного воздуха)
④ Корпус
⑤ Статическая камера
⑥ Перемычка
⑦ Подвесной кронштейн
⑧ Патрубок
Опционально
⑨ Уплотнение
⑩ Заслонка клапана для балансировки расхода воздуха
⑪ Регулирующая пластина
