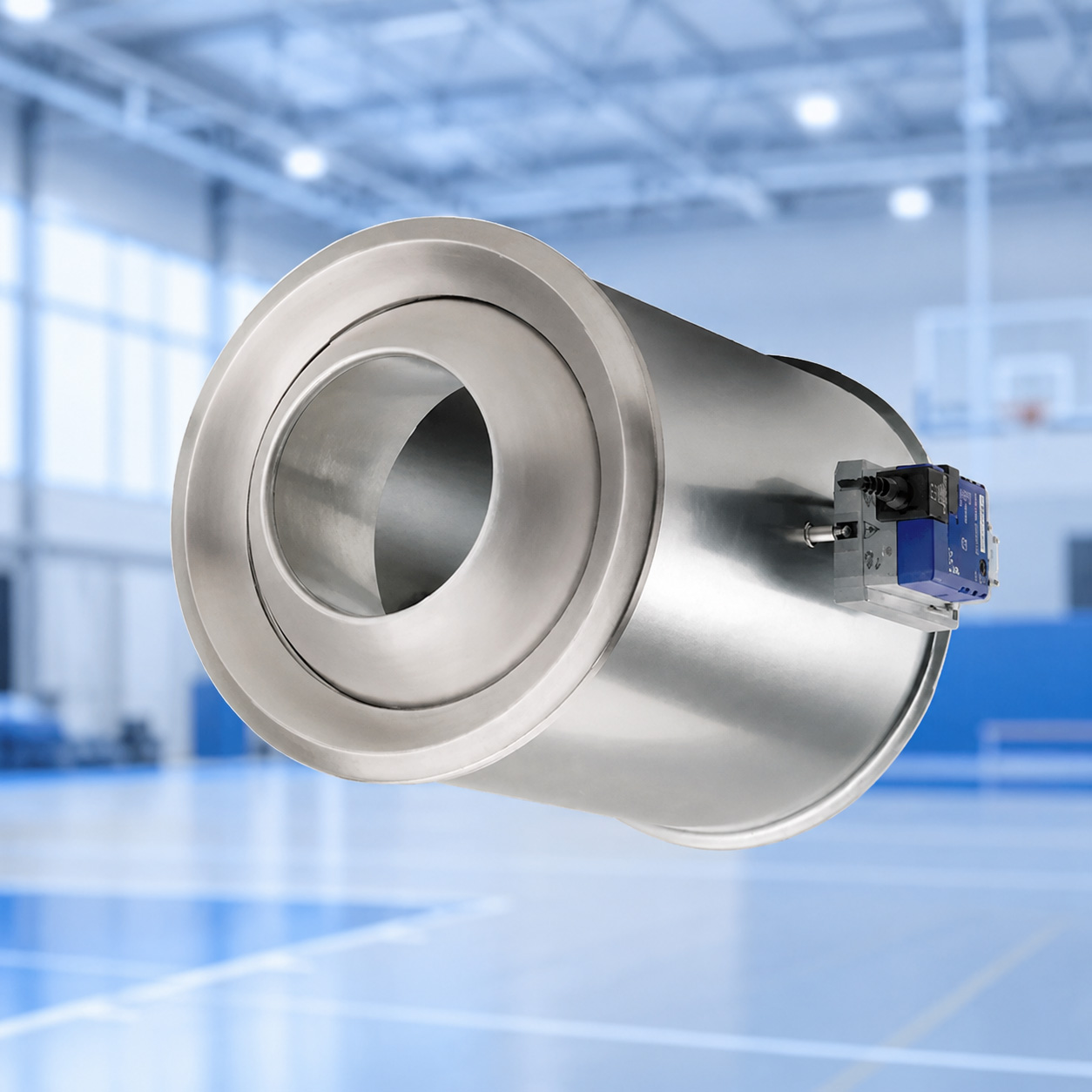

СЕРИЯ CPA
Регулируемые и неповоротные сопла обеспечивают большую дальность струи и обладают отличными акустическими свойствами
- Типоразмеры: 100, 125, 160, 200, 250, 315 и 400 мм
- Уровень расхода воздуха: от 15 до 400 л/с или от 54 до 1440 м³/ч
- Видимые детали изготовлены из алюминия
- Для систем с переменным и постоянным расходом воздуха
- Низкие уровни звуковой мощности благодаря аэродинамически оптимизированным контурам сопла
- Угол подачи воздуха может регулироваться вручную или при помощи привода
- Быстрый и легкий монтаж, скрытое крепление
Дополнительное оборудование и аксессуары
- Наружные поверхности окрашены по шкале RAL CLASSIC
- Круглый патрубок
- Соединительные элементы для круглых и прямоугольных воздуховодов
- Приводы для регулирования угла подачи воздуха, установленные внутри или снаружи
Описание
Сопла являются идеальным решением в случае, если приточный воздух должен проходить большие расстояния от точки подачи до рабочей зоны. Возможно регулировать угол отклонения и соответственно, направление воздушного потока, изменять режимы нагрева или охлаждения. Разница температур приточного воздуха и в помещении может колебаться от –12 до +20 K.
Режим охлаждения
Установка режима охлаждения возможна при положительном угле отклонения до 30°. Струя приточного воздуха направлена к потолку, но из-за более высокой плотности холодного воздуха возрастает угол отклонения воздушной струи по направлению к полу, т.к. расстояние от сопла увеличивается. Когда струя приточного воздуха достигает рабочей зоны, разница температур приточного воздуха и воздуха в помещении, а также скорость воздуха уменьшаются до комфортного уровня.
Данный принцип действия применяется для больших расстояний.
Режим нагрева
Установка режима нагрева возможна при отрицательном угле отклонения –30° и меньше. Струя приточного воздуха направлена в рабочую зону. Из-за более низкой плотности теплого воздуха струя хорошо держится на поверхности. Когда струя приточного воздуха достигает рабочей зоны, разница температур приточного воздуха и воздуха в помещении, а также скорость воздуха уменьшаются до комфортного уровня.
Угол отклонения сопла можно изменять вручную или при помощи электропривода.

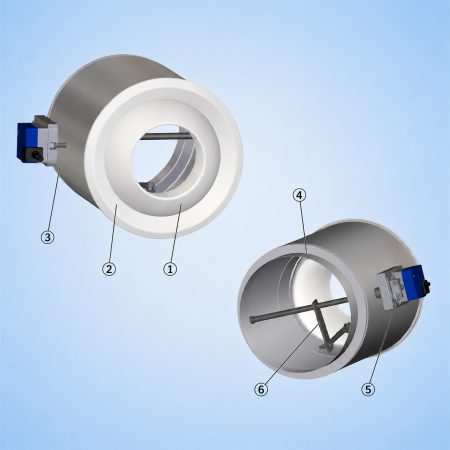

① Сопло
② Наружное кольцо
③ Корпус
④ Патрубок
Опционально
⑤ Привод
⑥ Соединительный механизм
