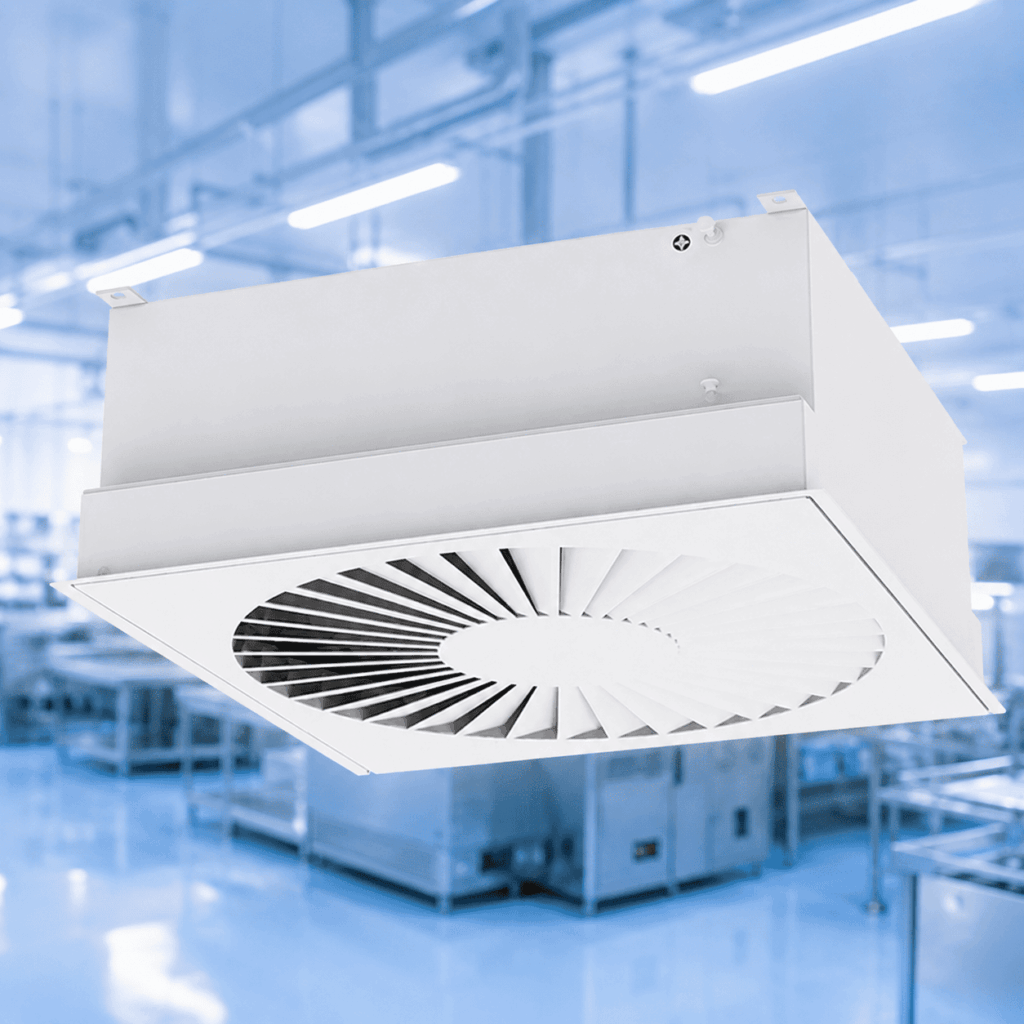

СЕРИЯ TFP
Фильтрующие блоки для фармацевтических чистых помещений используются для конечной очистки воздуха со складчатыми фильтрующими панелями для удаления взвешенных частиц. Применяются в высокочувствительных зонах в фармацевтике, медицине и биологии.
Складчатые фильтрующие панели с гелевым уплотнителем со стороны
выходящего потока отвечают самым высоким гигиеническим требованиям- Легкая, быстрая и безопасная замена фильтров
- Воздухораспределительное устройство фиксируется магнитами и может откидываться вниз для облегчения очистки и проверки; замена фильтра с помощью запатентованного поворотного зажима
- Новые опоры для монтажа в подвесных потолках
- Прочная сварная конструкция
- Компактная конструкция подходит для низких потолков
- Различные воздухораспределительные устройства для удовлетворения индивидуальных требований
- Горизонтальное или вертикальное подсоединение
- Съемный патрубок для установки в глухие потолки в случае горизонтального подсоединения
- Для классов чистоты 5 — 8, в соответствии с ISO 14644-1
- Соответствуют санитарно-гигиеническим требованиям VDI 6022
Применение
- Фильтрующий блок для фармацевтических чистых помещений для потолочного монтажа в качестве фильтра конечной очистки и воздухораспределительного устройства в фармацевтической промышленности.
- Фильтрующие элементы применяются для очистки приточного и вытяжного воздуха от взвешенных частиц, аэрозолей, токсичной пыли, вирусов и микробов.
Варианты исполнения
- TC-S: Круглый патрубок для подсоединения сверху, верхние боковые проушины для подвески
- TC-FC: Круглый патрубок для подсоединения сверху, с опорами для монтажа в подвесные потолки
- SC-S: Круглый патрубок для подсоединения сбоку, верхние боковые проушины для подвески
- SC-FC: Круглый патрубок для подсоединения сбоку, с опорами для монтажа в подвесные потолки
- SCR-S: Круглый патрубок для подсоединения сбоку, съемный, верхние боковые проушины для подвески
- SCR-FC: Круглый патрубок для подсоединения сбоку, съемный, с опорами для монтажа в подвесные потолки
Конструкция
- Листовая сталь, порошковое покрытие RAL 9010, чистый белый
Типоразмеры
- 400, 500, 600, 625 [мм]
Комплектующие
- FD: Потолочный вихревой диффузор
- TDF: Потолочный вихревой диффузор

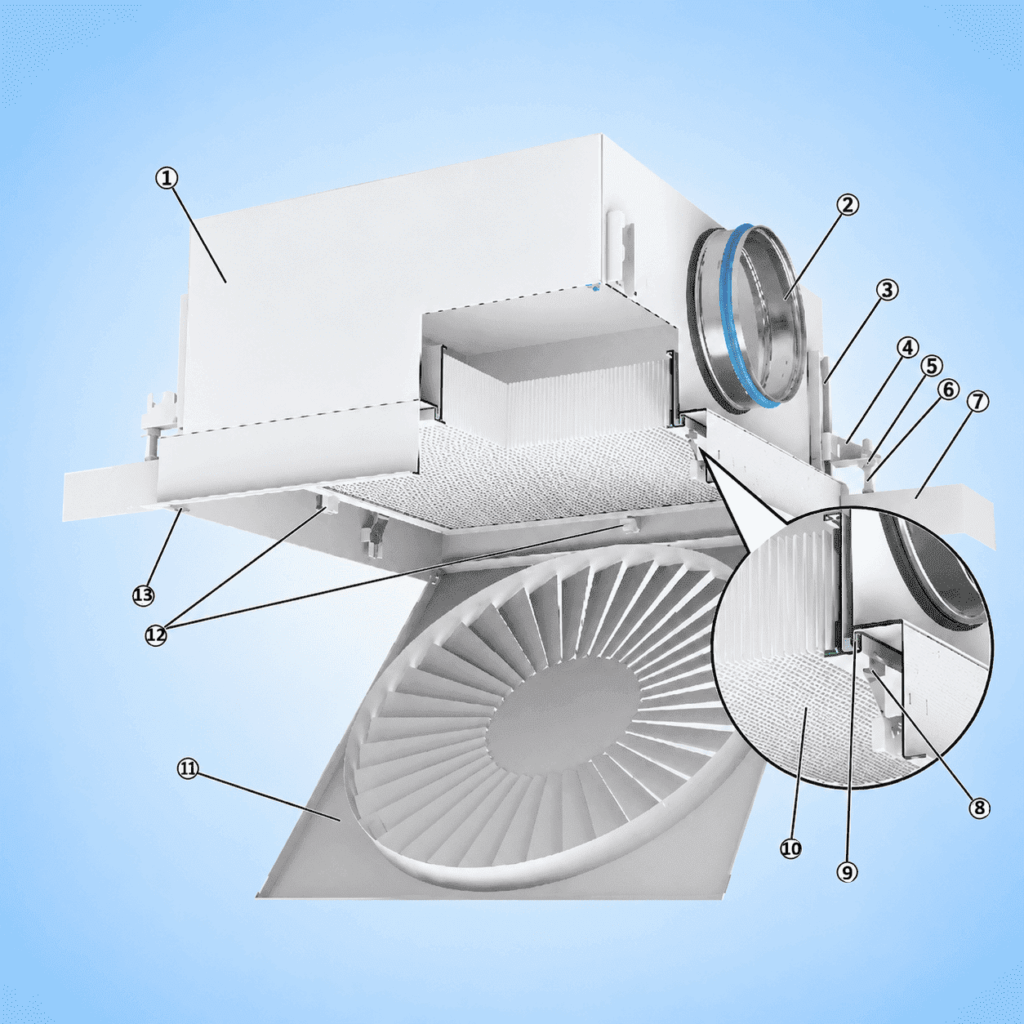

① Корпус
② Съемный патрубок с уплотнением
③ С-образный профиль для регулируемых опор
④ Опоры для подвесного потолка
⑤ Контргайка
⑥ Регулировочный винт
⑦ Подвесной потолок
⑧ Фиксирующий элемент
⑨ Гелевое уплотнение
⑩ Фильтрующий элемент
⑪ Воздухораспределительное устройство (может быть откинуто вниз)
⑫ Поворотный зажим (запатентован)
⑬ Удерживающие магниты
