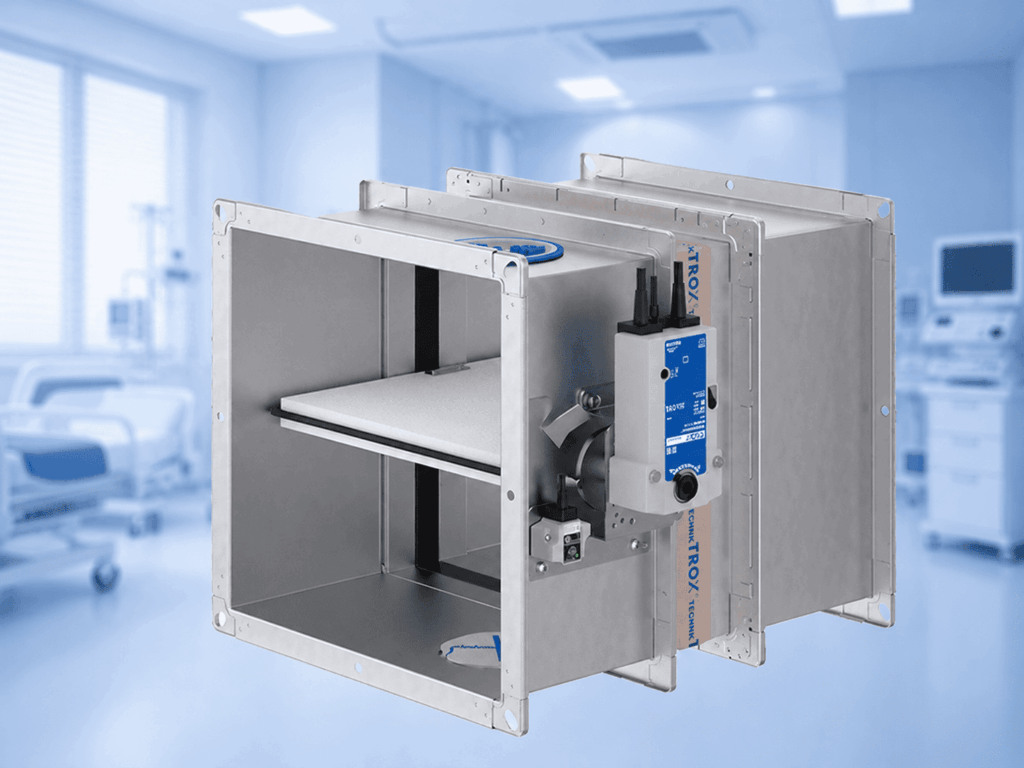

СЕРИЯ FK2-EU
Клапаны широкого применения
- Типоразмеры 200 × 100 – 1500 × 800 мм можно заказать с шагом 1 мм
- Низкий перепад давления и низкий уровень шума
- В качестве опции поставляется во взрывозащищенном исполнении (ATEX)
- В качестве опции могут использоваться в качестве затвора на входе переточного клапана
- Может также использоваться как переточный клапан
- Может поставляться в корпусе из нержавеющей стали или в корпусе с порошковым покрытием для дополнительной защиты от коррозии (опции)
- В качестве опции может быть оснащен теплоизоляцией для предотвращения конденсации влаги
- Подключение к системе управления инженерным оборудованием здания через блок TROXNETCOM
- Различные варианты монтажа
Дополнительное оборудование
- Электрический исполнительный механизм 24 В/230 В
- Температура срабатывания 72/95 °C
Описание

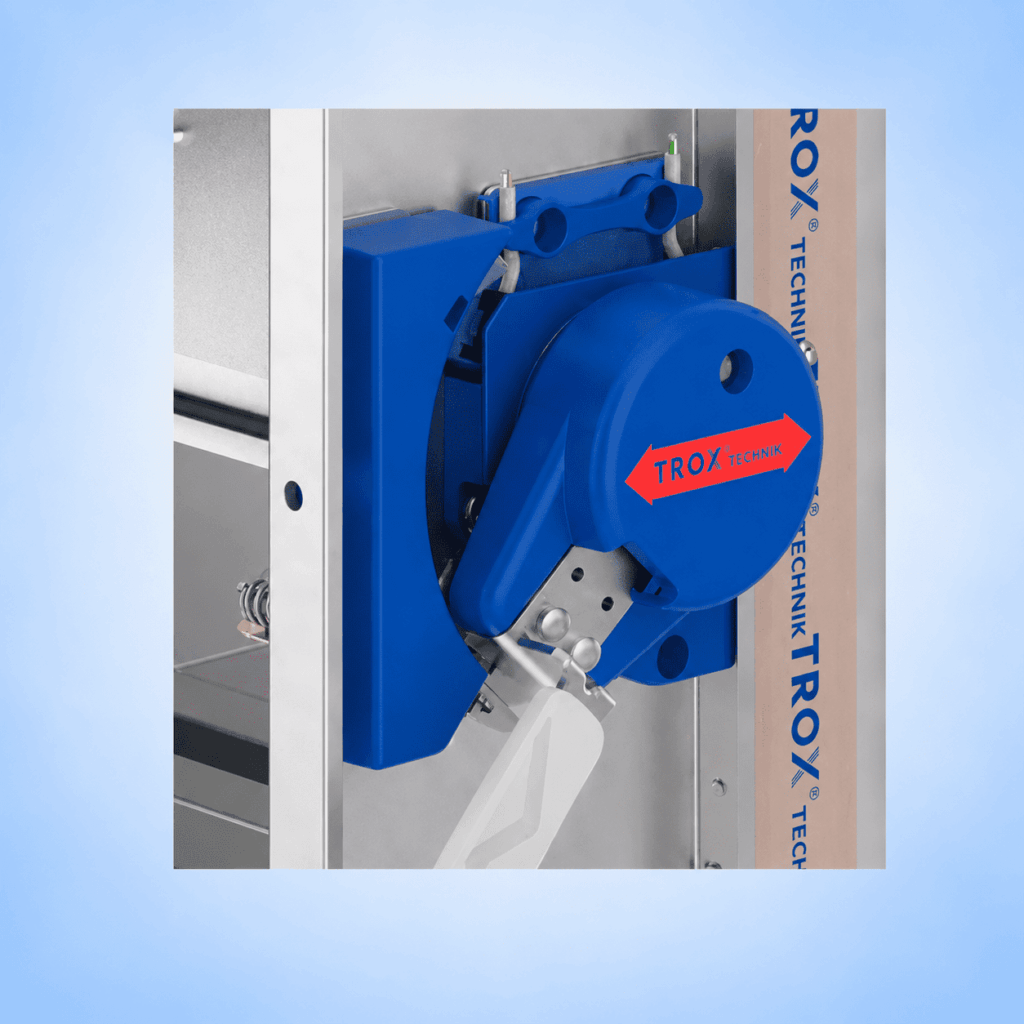

При возникновении пожара противопожарные клапаны автоматически закрываются, предотвращая распространение пламени и дыма через воздуховоды в смежные пожарные отсеки. При повышении температуры до 72 C или 95 C (для систем вентиляции с подачей теплого воздуха) плавкая вставка плавится и противопожарный клапан закрывается. Спусковой механизм легко доступен и его можно проверить снаружи.
Один или два концевых выключателя (дополнительные комплектующие) используются для индикации положения заслонки клапана.
Применение
- Противопожарные клапаны предназначены для перекрытия воздуховода между двумя пожарными отсеками в случае пожара, имеют маркировку CE и сертификат соответствия
- Клапаны предотвращают распространение огня и дыма по воздуховоду в соседние пожарные отсеки
Подробное описание
- Декларация соответствия рабочих характеристик требованиям Технического регламента ЕС на строительную продукцию
- Классификация в соответствии с EN 13501-3, до EI 240 (ve, ho, i ↔ o) S
- Соответствует требованиям EN 15650
- Испытаны на огнестойкость в соответствии с EN 1366-2 (отрицательное давление 300 Па и 500 Па)
- Сертифицированный монтаж с применением строительного раствора и уменьшенным до 40 мм расстоянием до опорных элементов или до 60 мм между двумя противопожарными клапанами (фланец к фланцу)
- При монтаже с применением строительного раствора зазор по периметру может составлять до 225 мм
- Благодаря наличию двух инспекционных отверстий и байонетному креплению все работы могут быть выполнены одним человеком
- Гигиенические параметры соответствуют стандартам VDI 6022-1, VDI 3803-1, DIN 1946-4, EN 13779, Ö-Norm H 6020 и H 6021, SWKI
- Защита от коррозии соответствует требованиям EN 15650 с учетом EN 60068-2-52
- Герметичность закрытой заслонки по EN 1751, класс 2
- Герметичность корпуса соответствует EN 1751, класс С (B + H ≤700, класс B)
- Низкий перепад давления и низкий уровень шума
- Допускается любое направление воздушного потока
- При наличии интерфейса AS возможна интеграция с системой управления инженерным оборудованием здания в составе системы противопожарных клапанов, соответствующих требованиям IEC 62026-2
Классификация
- Класс огнестойкости до EN 13501-3, до EI 240 (ve, ho, i ↔ o) S
Типоразмеры
- B × H: 200 × 100 – 1500 × 800 мм (промежуточные размеры с шагом в 1 мм)
- L: 305 мм или 500 мм
Дополнительное оснащение
- Канальные датчики дыма
Варианты исполнения
- С плавкой вставкой
- С плавкой вставкой для эксплуатации во взрывоопасных средах
- С приводом с пружинным возвратом
- С приводом с возвратной пружиной для эксплуатации в потенциально взрывоопасной среде
- С приводом с пружинным возвратом и канальным датчиком дыма
- С защитными решетками с обеих сторон в качестве затвора на входе переточного клапана
- С приводом с возвратной пружиной, канальным датчиком дыма и защитными решетками на обоих концах для использования в качестве переточного клапана в соответствии с лицензией генеральной строительной инспекции Z-6.50-2540
Следующая информация применима в Германии:
- Если противопожарные клапаны с механическим запорным элементом будут использоваться в качестве затвора на входе переточного клапана, необходимо соблюдать местные строительные нормы. Как правило, область применения таких затворов на входе переточных клапанов ограничивается системами приточной вентиляции
Элементы конструкции и характеристики
- Температура срабатывания 72 °C или 95 °C (для систем вентиляции с подачей теплого воздуха)
- Все работы может выполнить один специалист
- Взрывозащищенное исполнение для зон 1, 2, 21, 22
Комплектующие
- Концевой выключатель для индикации положения заслонки клапана
- Привод с пружинным возвратом, напряжение питания 24 В пер./пост. тока или 230 В пер. тока
- Концевой выключатель для индикации положения заслонки клапана для использования в потенциально взрывоопасной среде
- Привод с пружинным возвратом, напряжение питания 24/230 В, для использования в потенциально взрывоопасной среде
- Модуль сетевого интерфейса для интеграции с сетью AS-i или LON
- Привод с пружинным возвратом и подключенный датчик дыма с напряжением питания 230 В пер. тока, 50/60 ГЦ или 24 В пост. тока
- Все дополнительные комплектующие изделия могут использоваться для модернизации существующих систем
