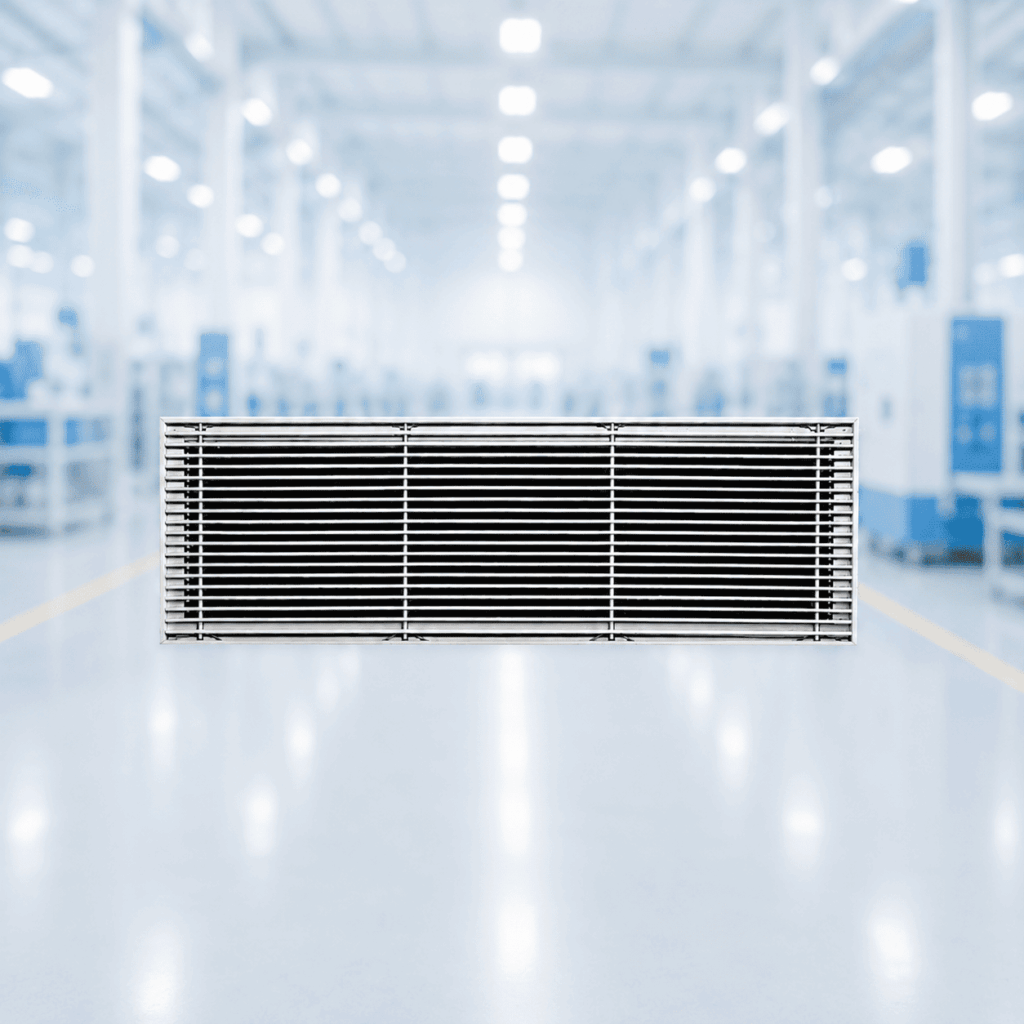

Напольная решетка PH
Вентиляционные решетки из алюминия с неподвижными продольными ламелями, для установки в пол — также для секционного исполнения
- Типоразмеры 225 × 75 – 1225 × 425 мм и секционное исполнение
- Уровень расхода воздуха 10 – 1235 л/с или 36 – 4446 м³/ч
- Лицевая панель изготовлена из алюминия с анодированным покрытием
- Наружная рамка подходит для установки в пол без монтажной рамки
- Съемный сердечник решетки со специальным пружинным зажимом
Характеристики
- Ламели для прямой (0°) или угловой (15°) подачи воздуха для различных требований к помещениям
- Крепление пружинным зажимом
Дополнительное оборудование и аксессуары
- Лицевая панель окрашена в цвета RAL CLASSIC
- Доп. комплектующие для балансировки расхода воздуха и управления воздушным потоком
Применение
- Вентиляционные решетки серии PH применяются для приточной или вытяжной вентиляции в зонах комфорта и промышленных зонах
- Направленная подача приточного воздуха для вентиляции перемешивания
- Ламели для прямой (0°) или угловой (15°) подачи воздуха для различных требований к помещениям
- Для систем с переменным и постоянным расходом воздуха
- Разность температур приточного воздуха и в помещении от –12 до +4 K

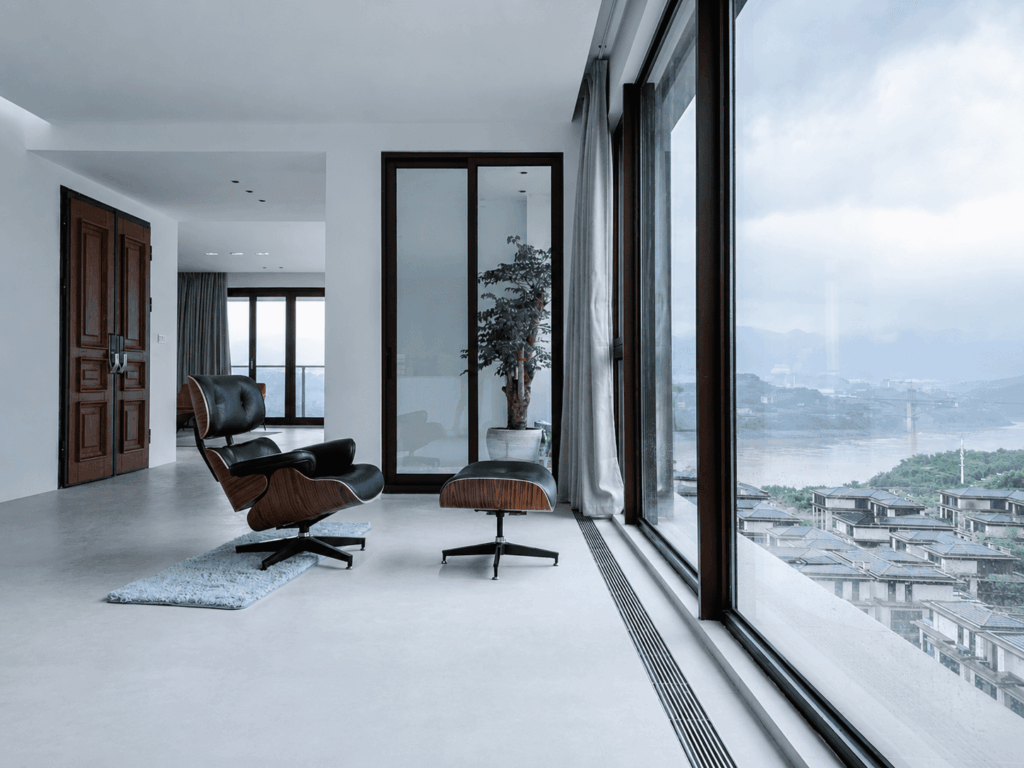

- Идеально для напольной установки
Типоразмеры
Одиночная решетка
- Номинальная длина: 225, 325, 425, 525, 625, 825, 1025, 1225 мм
- Номинальная высота: 75, 125, 225, 325, 425, 525 мм
Секционное исполнение
- Номинальная длина концевой секции: 1010, 1190, 1370, 1550, 1730, 1910 мм
- Номинальная длина промежуточной секции: 2000 мм
- Номинальная высота: 75, 125, 225, 325 мм
Опции
- Ламели для прямой (0°) или угловой (15°) подачи воздуха для различных требований к помещениям
- Крепление пружинным зажимом
Материалы и покрытие
- Рамка и ламели изготовлены из алюминия
- Рамка и ламели с анодированным покрытием, E6-C-0, цвет естественный
- P1: Рамка и ламели с порошковым покрытием, цвета RAL CLASSIC
Технические характеристики
- Типоразмеры: от 225 × 75 до 1225 × 325 мм
- Секционная решетка, высота: 75 – 325 мм
- Мин. уровень расхода воздуха (приточный воздух): 10 – 410 л/с или 36 – 1476 м³/ч
- Макс. уровень расхода воздуха (приточный воздух), при LWA макс. 40 дБ(A) без доп.комплектующих: 55 – 1235 л/с
- Или 198 – 4446 м³/ч
- Разность температур приточного воздуха и в помещении: –12 до +4 K
| Типоразмеры | от 225 × 75 до 1225 × 425 мм |
| Секционное исполнение | H: 75, 125, 225, 325 мм |
| Мин. уровень расхода воздуха | 10 – 410 л/с или 36 – 1476 м³/ч |
| Макс. уровень расхода воздуха, при LWA макс. 40 дБ(A) без доп. комплектующих | 55 – 1235 л/с или 198 – 4446 м³/ч |
| Разность температур приточного воздуха и в помещении | –12 до +4 K |
Площадь живого сечения
| H | L [мм] | |||||||
| 225 | 325 | 425 | 525 | 625 | 825 | 1025 | 1225 | |
| H | Ageo | |||||||
| мм | м² | |||||||
| 75 | 0.006 | 0.009 | 0.011 | 0.014 | 0.017 | 0.022 | 0.028 | 0.033 |
| 125 | 0.016 | 0.024 | 0.032 | 0.039 | 0.047 | 0.063 | 0.078 | 0.094 |
| 225 | 0.054 | 0.072 | 0.090 | 0.108 | 0.143 | 0.179 | 0.214 | |
| 325 | 0.113 | 0.140 | 0.168 | 0.224 | 0.279 | 0.335 | ||
| 425 | 0.229 | 0.304 | 0.380 | 0.455 | ||||
Эффективная площадь воздухораспределения (приточный воздух)
| H | L [мм] | |||||||
| 225 | 325 | 425 | 525 | 625 | 825 | 1025 | 1225 | |
| H | Aeff | |||||||
| мм | м² | |||||||
| 75 | 0.006 | 0.009 | 0.011 | 0.014 | 0.017 | 0.022 | 0.028 | 0.034 |
| 125 | 0.011 | 0.017 | 0.022 | 0.028 | 0.034 | 0.044 | 0.055 | 0.066 |
| 225 | 0.034 | 0.044 | 0.055 | 0.066 | 0.087 | 0.108 | 0.129 | |
| 325 | 0.066 | 0.081 | 0.096 | 0.129 | 0.169 | 0.193 | ||
| 425 | 0.129 | 0.169 | 0.214 | 0.256 | ||||
