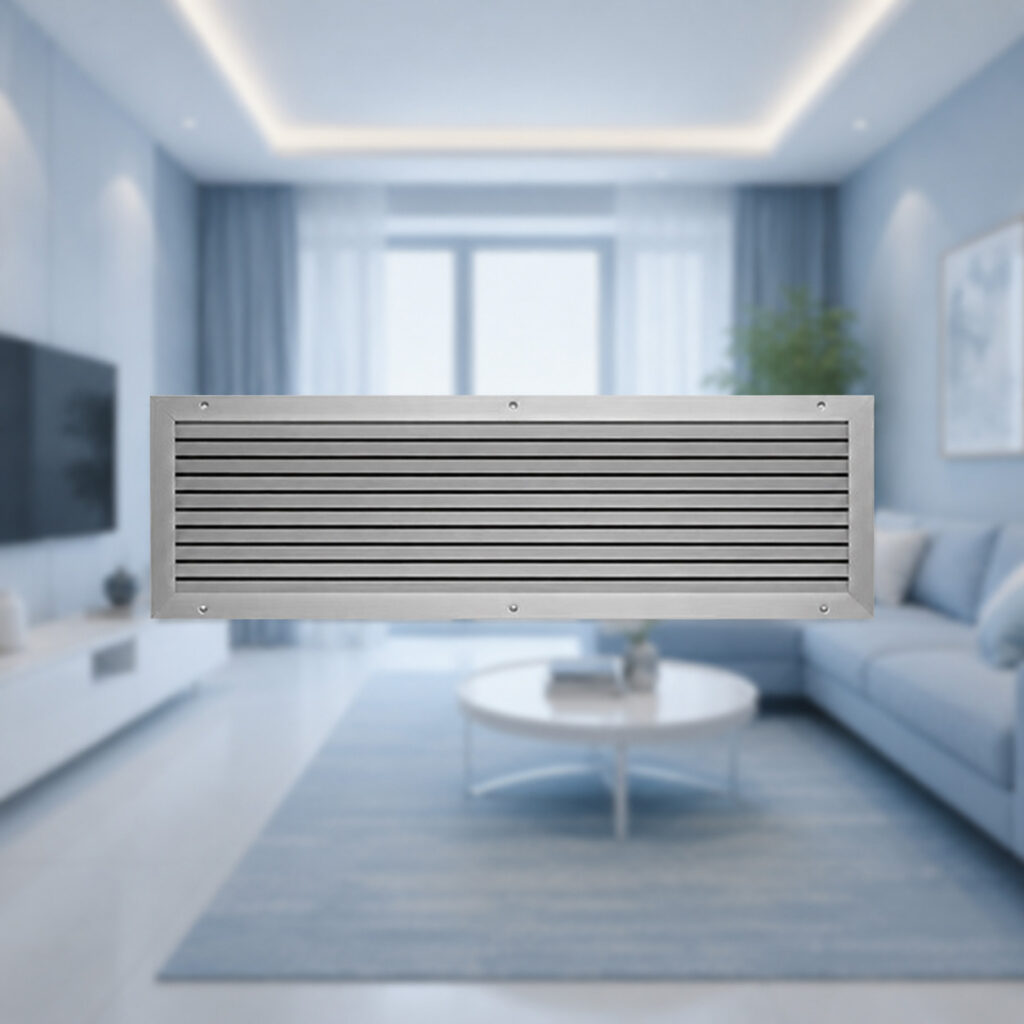

Вентиляционная решетка с ламелями, расположенными под углом
Светонепроницаемые решетки из алюминия с неподвижными горизонтальными ламелями
- Типоразмеры 225 × 125 – 1225 × 525 мм
- Уровень расхода воздуха 4 – 535 л/с или 14 – 1926 м³/ч
- Лицевая панель изготовлена из алюминия с анодированным покрытием
- Наружная рамка шириной 30 мм
- Потайные отверстия
Дополнительное оборудование и аксессуары
- Лицевая панель окрашена в цвета RAL CLASSIC
- Монтажная рамка
- Дополнительная ответная рамка для установки в дверь
Применение
- Вентиляционная решетка серии AGS для систем воздухораспределения
- Для установки в стены и двери
- Светонепроницаемая решетка закрывает различные виды отверстий
Характеристики
- Неподвижные ламели
- Наружная рамка с потайными отверстиями
- Дополнительная ответная рамка для установки в дверь (опционально)
Типоразмеры
- Номинальная длина: 225, 325, 425, 525, 625, 825, 1025, 1225 мм
- Номинальная высота: 125, 225, 325, 425, 525 мм
Характеристики
Типоразмеры | от 225 × 125 до 1225 × 525 мм |
Мин. уровень расхода воздуха | 4 – 145 л/с или 14 – 522 м³/ч |
Макс. уровень расхода воздуха, при LWA макс. 40 дБ(A) без доп. комплектующих | 16 – 535 л/с или 58 – 1926 м³/ч |
Площадь живого сечения
| H | L [мм] | |||||||
| 225 | 325 | 425 | 525 | 625 | 825 | 1025 | 1225 | |
| H | Ageo | |||||||
| мм | м² | |||||||
125 | 0.008 | 0.012 | 0.016 | 0.020 | 0.024 | 0.032 | 0.040 | 0.048 |
225 | 0.027 | 0.036 | 0.045 | 0.054 | 0.072 | 0.090 | 0.108 | |
325 | 0.056 | 0.070 | 0.084 | 0.112 | 0.140 | 0.168 | ||
425 | 0.114 | 0.152 | 0.190 | 0.228 | ||||
525 | 0.240 | 0.288 | ||||||
