СЕРИЯ PBMK

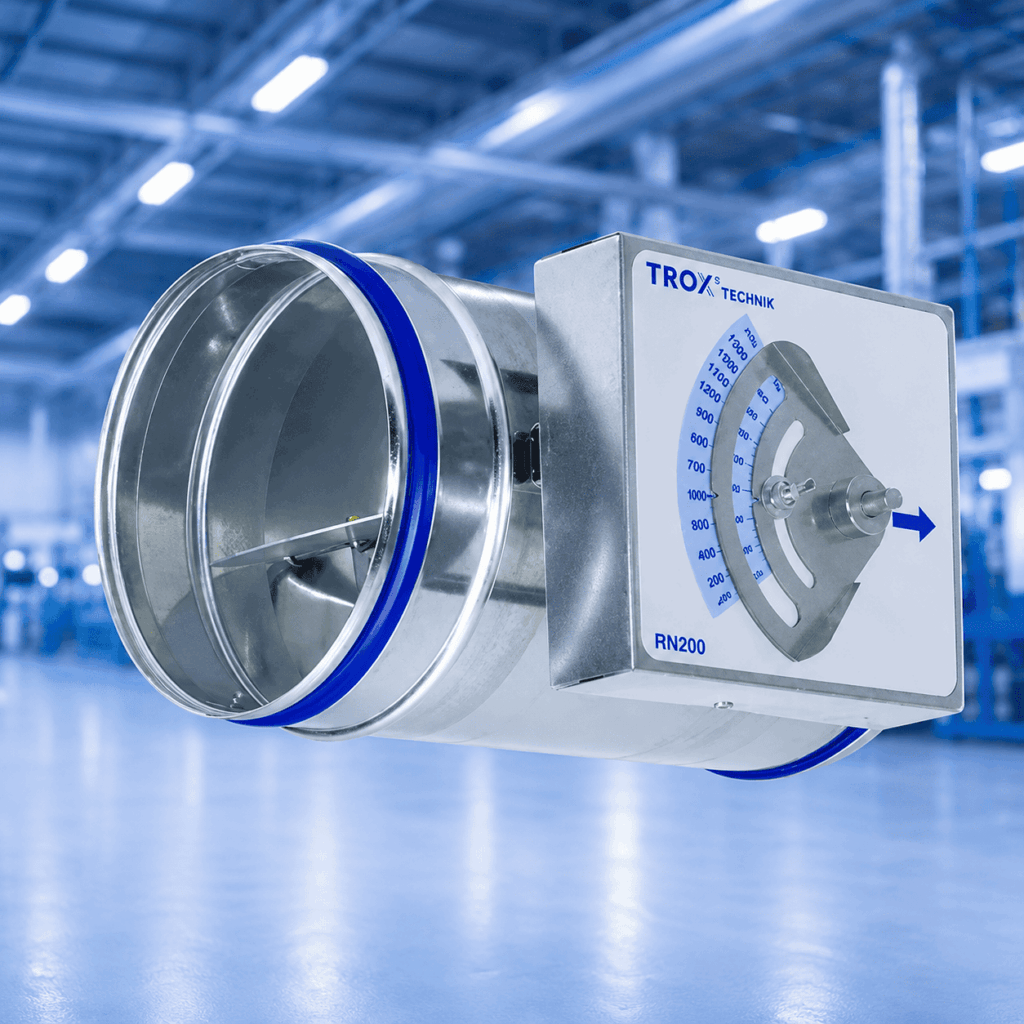

Круглые механические регуляторы расхода воздуха предназначены для регулирования расхода приточного и вытяжного воздуха для систем с постоянным расходом
- Требуемый расход воздуха можно установить при помощи шкалы на корпусе, дополнительное оборудование не требуется
- Высокая точность регулирования
- Перед вводом в эксплуатацию на объекте тестирование не требуется
- Допустимая скорость воздуха до 12 м/с
- Возможен монтаж в любом положении; техническое обслуживание не требуется
- Герметичность корпуса по стандарту EN 1751, класс C
Простой ввод в эксплуатацию
Требуемый расход воздуха легко и быстро устанавливается при помощи ручки регулирования с указателем, дополнительное оборудование не требуется. Преимуществом перед стандартными дроссельными заслонками выступает отсутствие необходимости многократных измерений и регулировок, которые выполняет квалифицированный специалист. Если происходит изменение давления, например, при открытии или закрытии сечения воздуховода, расход воздуха во всей системе с дроссельными заслонками также будет изменяться, в то время как в системе с механическими регуляторами расхода этого не происходит. Механические регуляторы расхода немедленно изменят положение своих заслонок таким образом, чтобы заданный расход воздуха остался неизменным.
Описание
Регулятор расхода воздуха — это механическое устройство, работающее без внешнего источника питания. Заслонка регулятора с подшипниками с низким коэффициентом трения под воздействием аэродинамической силы устанавливаются в такое положение, что независимо от перепадов давления поддерживается постоянный заданyый расход воздуха. Под воздействием аэродинамической силы воздушного потока заслонка закрывается. Надувной компенсатор передает и увеличивает усилие и одновременно снижает колебания заслонки. Пластинчатая пружина, находящаяся за кулачковым диском, противодействует силе закрытия регулятора. Кулачковый диск выполнен таким образом, что при изменении давления, заслонки регулируются для поддержания постоянного расхода воздуха в пределах небольших отклонений.
Дополнительное оборудование и аксессуары
- Шумоизолирующее покрытие для уменьшения шума, генерируемого корпусом
- Дополнительный шумоглушитель Серии KCK для снижения шума, генерируемого воздушным потоком
- Электрический воздухонагреватель Серии EH для вторичного догрева воздуха
- Сервопривод для переключения между требуемыми значениями расхода воздуха

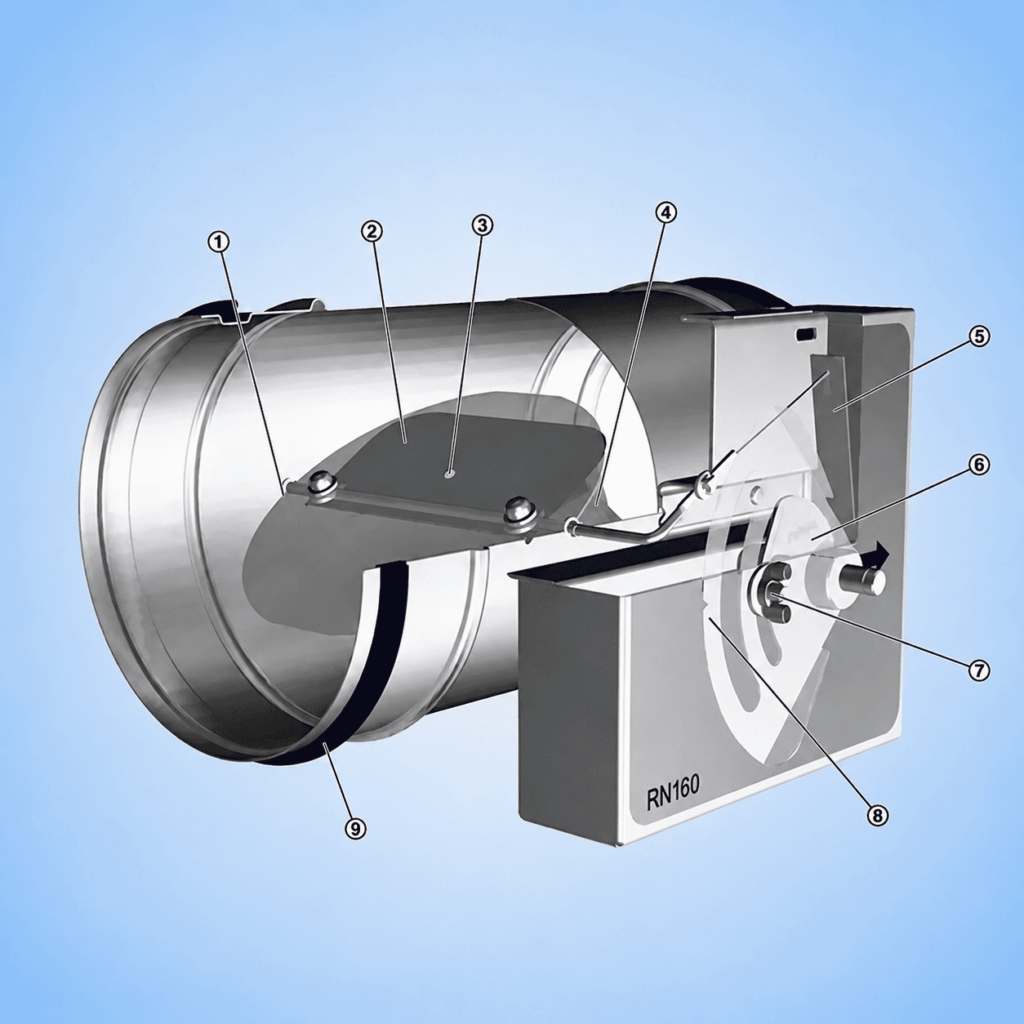

① Заслонка
② Надувной компенсатор
③ Входное отверстие компенсатора
④ Вал
⑤ Пластинчатая пружина
⑥ Кулачковый механизм
⑦ Стопор шкалы расхода воздуха
⑧ Шкала расхода воздуха
⑨ Уплотнение
