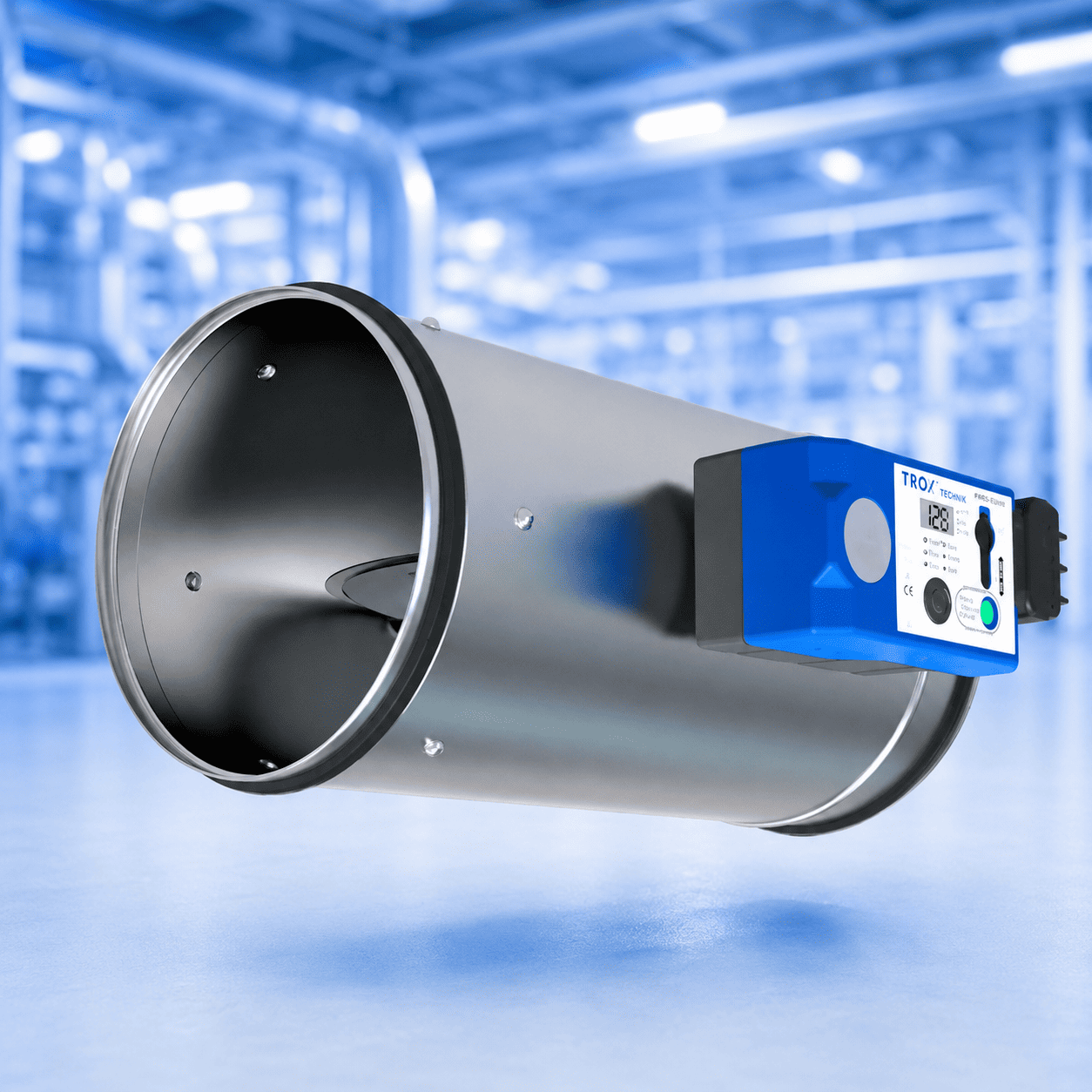

СЕРИЯ TVE

Круглые регуляторы расхода воздуха используются в низкоскоростных системах с переменным расходом воздуха вне зависимости от условий восходящего потока

  • Мониторинг эффективного давления с помощью заслонки регулятора
  • Передача эффективного давления через ось заслонки
  • Клеммы с защитной заглушкой — не требуется распределительная коробка
  • Подходит для любого направления движения воздуха с динамическим датчиком
  • Для скоростей воздушного потока в диапазоне 0.5 – 13 м/с
  • Компактные размеры для использования в ограниченных запотолочных пространствах
  • Готовое решение для подключения к системе X-AIRCONTROL
  • Точные измерения даже при низких скоростях воздушного потока
  • Монтаж в любом месте даже при использовании статического датчика
  • Герметичность закрытия заслонки по стандарту EN 1751, минимум класс 3
  • Герметичность корпуса по стандарту EN 1751, класс C
  • Диапазон расхода воздуха 1:25

Дополнительное оборудование

  • Шумоизолирующее покрытие для снижения шума, генерируемого корпусом
  • Дополнительный шумоглушитель серий CA, CS или CF для снижения шума, генерируемого воздушным потоком
  • Водяной нагреватель серии WL или электрический воздухонагреватель серии EL для вторичного догрева воздуха

Описание

Заслонка регулирующего клапана регулятора расхода воздуха служит одновременно приводом и датчиком эффективного давления. Через нагнетательный канал в оси эффективное давление достигает датчика (статического или динамического), преобразуется в электрический сигнал и сравнивается с заданным значением.

Если значения различаются, встроенные привод меняет положение заслонки регулирующего клапана. В результате, расход воздуха остается постоянным, с небольшими допустимыми отклонениями, вне зависимости от перепадов давления.



Номинальные размеры100 – 250 mm
Диапазон расхода воздуха

4 – 637 л/с или 14 – 2293 м³/ч

Диапазон расхода воздуха устройство с динамическим датчиком эффективного давления)

Прибл. от 4 до100 % от номинального расхода воздуха
Минимальный перепад давления

<5 – 82 Па

Максимальный перепад давления
Компонент управления с динамическим датчиком: 900 Па,

Компонент управления со статическим датчиком: 600 Па

Рабочая температураот 10 до 50 °C

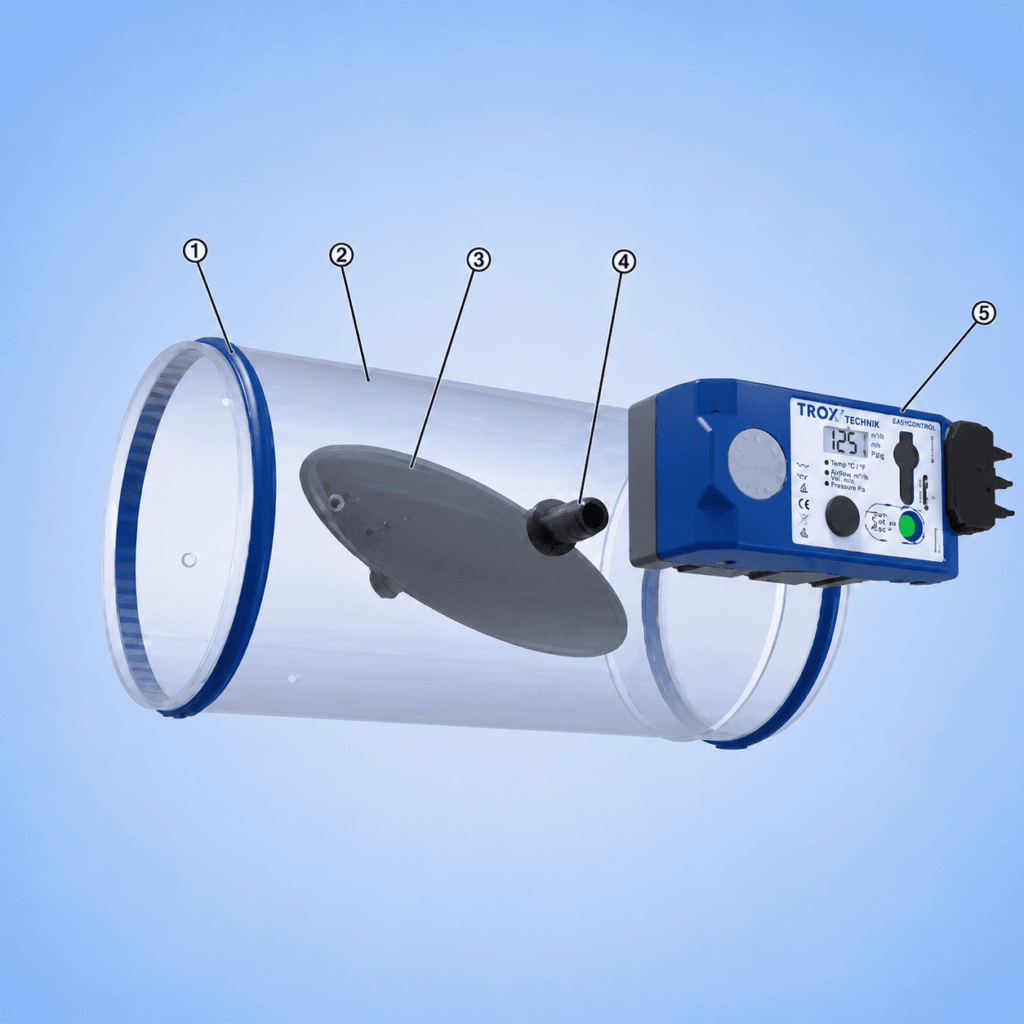

① Двойное уплотнение
② Корпус
③ Заслонка с датчиком эффективного давления
④ Ось с передачей эффективного давления
⑤ Электронный контроллер
