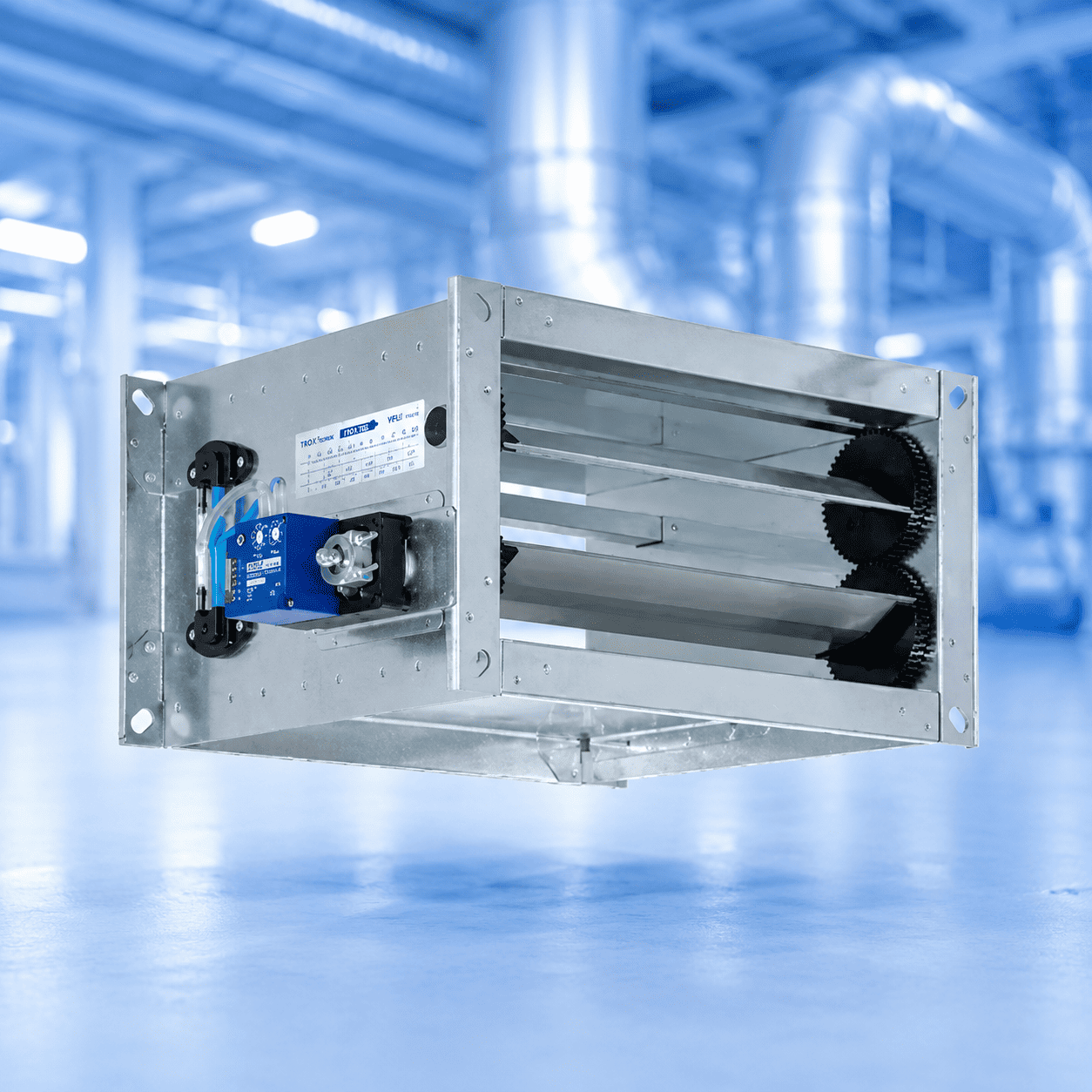

СЕРИЯ TVJ
Прямоугольный регулятор расхода воздуха для стандартных применений в системах приточного или вытяжного воздуха с переменным расходом воздуха
- Подходят для расходов воздуха приблиз. до 62000 м³/ч или 17000 л/с
- Для регулирования расхода воздуха, давления в помещении или воздуховоде
- Электронные компоненты управления для различных применений (Easy, Compact, Universal, и LABCONTROL)
- Высокая точность регулирования
- Герметичность закрытой заслонки по EN 1751, класс 1 (B + H ≥ 600 мм)
- Герметичность корпуса по EN 1751, класс B
Дополнительное оборудование
- Шумоизоляционная облицовка для снижения шума, генерируемого корпусом
- Дополнительный шумоглушитель серии TX для снижения шума, генерируемого потоком воздуха
- Водяной нагревательный теплообменник серии WT для вторичного подогрева воздуха
Описание
Регулятор расхода воздуха VAV оснащен датчиком эффективного давления для регулирования расхода воздуха. Компоненты управления (дополнительные принадлежности) включают датчик эффективного давления, преобразующий эффективное давление в электрический сигнал, контроллер и привод; функции управления могут быть реализованы с помощью контроллера Easy, контроллера Compact или индивидуальными компонентами управления (Universal или LABCONTROL). Для большинства применений заданное значение поступает от контроллера температуры в помещении. Контроллер сравнивает фактическое значение с заданным значением и изменяет управляющий сигнал привода, если есть разница между двумя значениями.
| Типоразмеры | 200 × 100 до 1000 × 1000 мм |
| Диапазон расхода воздуха | 45 – 10100 l/s or 162 – 36360 m³ /h |
| Диапазон расхода воздуха (устройство с динамическим датчиком перепада давления) | Приблиз. 20 до 100 % от номинального расхода воздуха |
| Минимальный перепад давления | 5 – 40 Па |
| Максимальный перепад давления | 1000 Па |
| Рабочая температура | 10 – 50 °C |

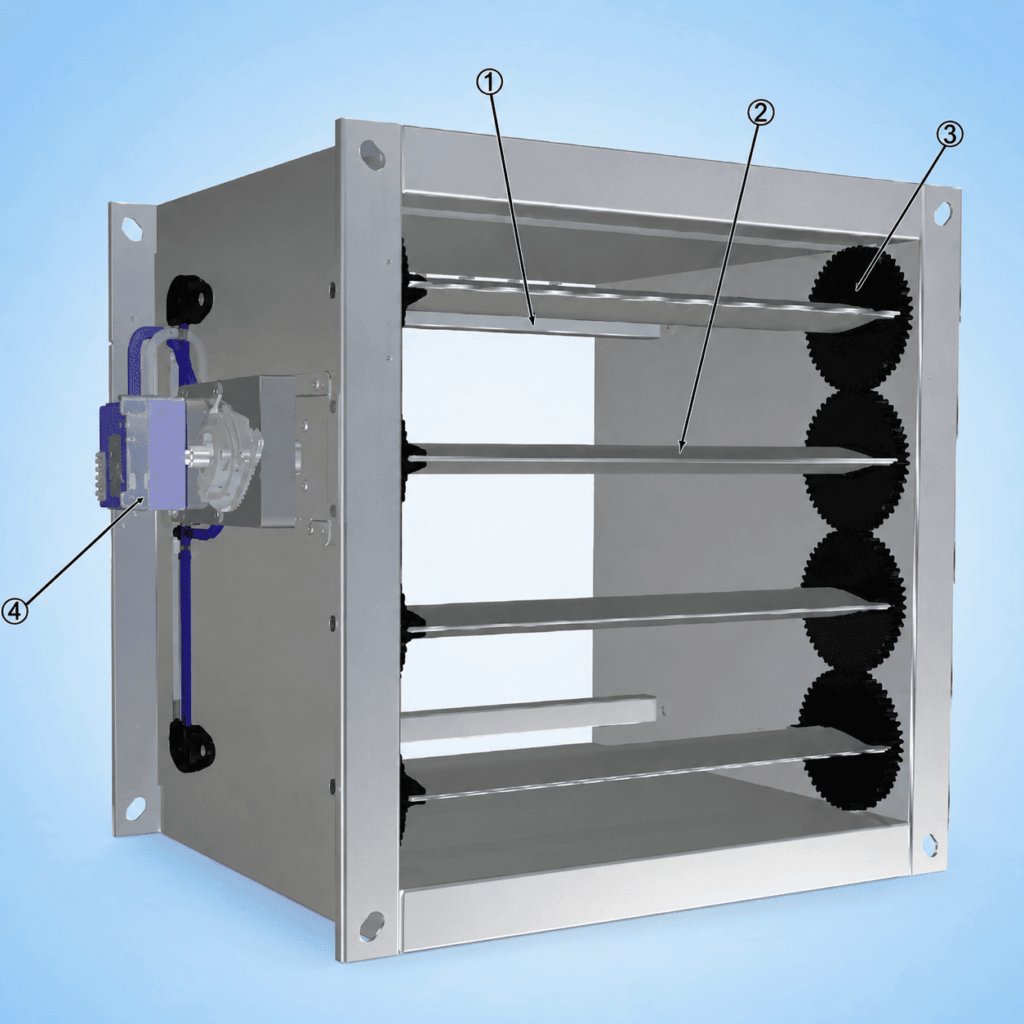

① Датчик эффективного давления
② Заслонка
③ Шестерни
④ Компонент управления, например, контроллер Easy
