FKA2-EU

СЕРИЯ FKA2-EU

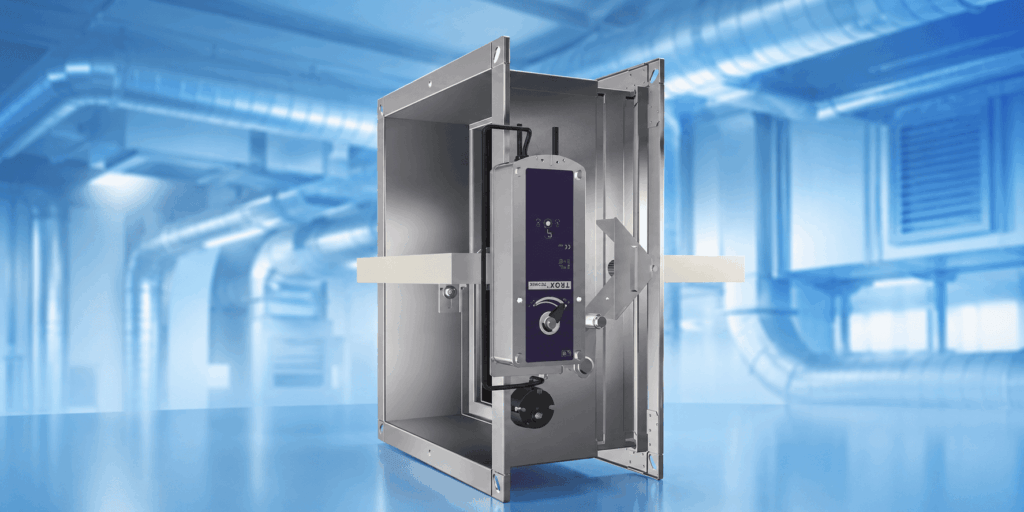

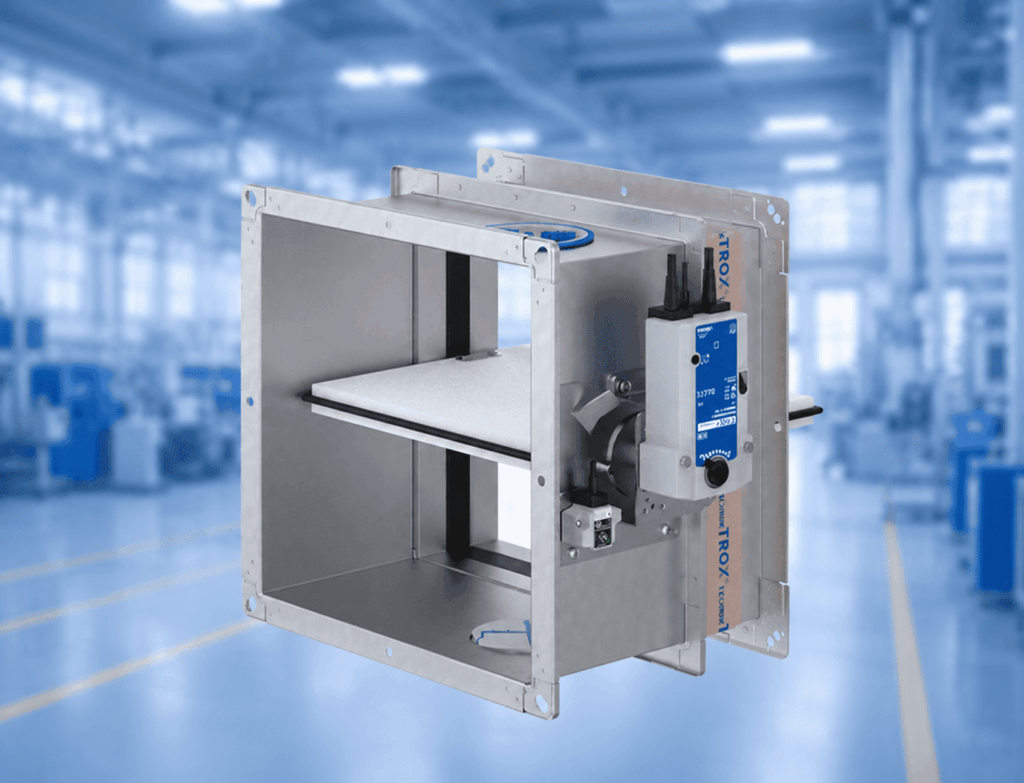

Широкая область применения. Прямоугольный противопожарный клапан для перекрытия воздуховода между пожарными отсеками, с обширной областью применения, различными способами монтажа, доступны множество размеров и вариантов исполнения

Номинальные типоразмеры от 200 × 100 до 1500 × 800 мм, с шагом 1 мм
Низкий перепад давления и низкий уровень шума
Подключение к системе диспетчеризации здания с помощью TROXNETCOM
Различные варианты монтажа

Дополнительное оборудование

Электропривод 24 В/230 В
Температура срабатывания 72/95 °C
Канальные датчики дыма

Описание

1 Для клапанов с дополнительными комплектующими диапазон температур может отличаться от указанного. Характеристики для других условий эксплуатации предоставляются по требованию заказчика.
2 Приведенные данные действительны при одинаковых условиях на входе и выходе клапана.
3 Во избежание нарушения нормальной работы противопожарного клапана необходимо предохранять клапан от конденсации влаги и попадания влажного наружного воздуха.

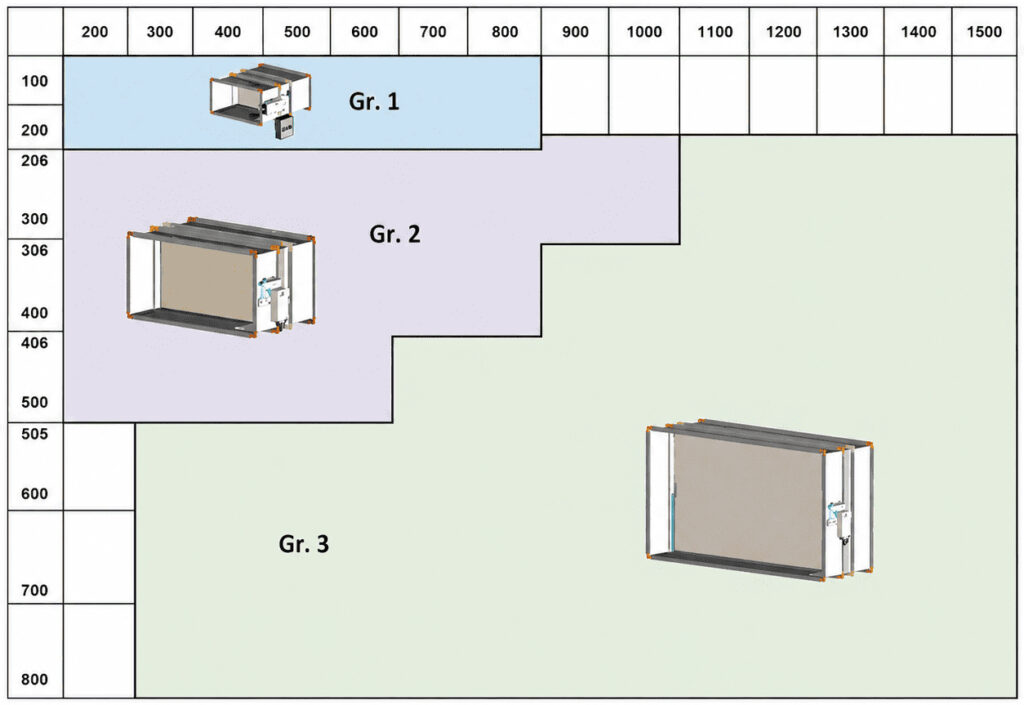

4 Заслонки противопожарных клапанов типоразмеров 1 и 2 оснащены уплотнением, типоразмера 3 — уплотнением и ограничителем хода.

Площадь живого сечения и коэффициент сопротивления, ширина200 – 800 мм

Применение

Противопожарные клапаны TROX серии FKA2-EU предназначены для автоматического перекрытия воздуховода между смежными пожарными отсеками в случае пожара. На клапаны нанесена маркировка CE и оформлена декларация о соответствии
Клапаны предотвращают распространение огня и дыма по воздуховоду в соседний пожарный отсек

Характеристики

Декларация о соответствии рабочих характеристик требованиям Технического регламента ЕС на строительную продукцию
Классификация согласно EN 13501-3: EI 120 (v_e, h_o, i ↔ o) S
Соответствует требованиям EN 15650
Испытаны на огнестойкость в соответствии с EN 1366-2 (отрицательное давление 300 Па и 500 Па)
Сертифицированный вариант монтажа с применением строительного раствора и уменьшенным расстоянием до опорных элементов (40 мм) или между двумя противопожарными клапанами (фланец к фланцу, 60 мм)
Допустимые размеры зазора вокруг корпуса клапана при монтаже с помощью строительного раствора до 225 мм
Благодаря наличию двух инспекционных отверстий с байонетным креплением, все работы могут быть выполнены одним специалистом
Клапаны отвечают санитарно-гигиеническим требованиям стандартов VDI 6022-1, VDI 3803-1, DIN 1946-4, DIN EN 13779, а также Önorm H 6020 и H 6021 и SWKI
Защита от коррозии соответствует требованиям EN 15650 с учетом EN 60068-2-52
Герметичность закрытого клапана соответствует требованиям EN 1751, класс 2
Герметичность корпуса соответствует требованиям EN 1751, класс C; (B + H) ≤ 700, класс B
Низкий перепад давления и низкий уровень шума
Положение клапана не зависит от направления воздушного потока
При наличии интерфейса AS возможна интеграция в систему диспетчеризации здания с противопожарной защитой, если она соответствует международному стандарту IEC 62026-2

Площадь живого сечения и коэффициент сопротивления, ширина 200 – 800 мм

		B [мм]
H [мм]	①	200	250	300	350	400	450	500	550	600	650	700	750	800
100	A	0.0129	0.0164	0.0199	0.0234	0.0269	0.0304	0.0339	0.0374	0.0409	0.0444	0.0479	0.0514	0.0549
100	ζ	1.05	0.96	0.88	0.83	0.78	0.75	0.71	0.69	0.66	0.64	0.62	0.61	0.59
125	A	0.0175	0.0222	0.027	0.0317	0.0365	0.0412	0.046	0.0507	0.0555	0.0602	0.065	0.0697	0.0745
125	ζ	0.93	0.85	0.78	0.73	0.69	0.66	0.63	0.61	0.59	0.57	0.55	0.54	0.52
150	A	0.0221	0.0281	0.0341	0.0401	0.0461	0.0521	0.0581	0.0641	0.0701	0.0761	0.0821	0.0881	0.0941
150	ζ	0.85	0.77	0.71	0.67	0.63	0.6	0.58	0.55	0.54	0.52	0.5	0.49	0.48
160	A	0.0239	0.0304	0.0369	0.0434	0.0499	0.0564	0.0629	0.0694	0.0759	0.0824	0.0889	0.0954	0.1019
160	ζ	0.66	0.6	0.55	0.52	0.49	0.47	0.45	0.43	0.41	0.4	0.39	0.38	0.37
200	A	0.0313	0.0398	0.0483	0.0568	0.0653	0.0738	0.0823	0.0908	0.0993	0.1078	0.1163	0.1248	0.1333
200	ζ	0.74	0.67	0.62	0.58	0.55	0.52	0.5	0.48	0.47	0.45	0.44	0.43	0.41
250	A	0.0397	0.0507	0.0617	0.0727	0.0837	0.0947	0.1057	0.1167	0.1277	0.1387	0.1497	0.1607	0.1717
250	ζ	0.67	0.61	0.56	0.53	0.5	0.47	0.45	0.44	0.42	0.41	0.4	0.38	0.37
300	A	0.0489	0.0624	0.0759	0.0894	0.1029	0.1164	0.1299	0.1434	0.1569	0.1704	0.1839	0.1974	0.2109
300	ζ	0.62	0.56	0.52	0.49	0.46	0.44	0.42	0.4	0.39	0.38	0.36	0.35	0.34
350	A	0.0581	0.0741	0.0901	0.1061	0.1221	0.1381	0.1541	0.1701	0.1861	0.2021	0.2181	0.2341	0.2501
350	ζ	0.58	0.52	0.48	0.45	0.43	0.41	0.39	0.38	0.36	0.35	0.34	0.33	0.32
400	A	0.0673	0.0858	0.1043	0.1228	0.1413	0.1598	0.1783	0.1968	0.2153	0.2338	0.2523	0.2708	0.2893
400	ζ	0.54	0.49	0.46	0.43	0.4	0.39	0.37	0.35	0.34	0.33	0.32	0.31	0.3
450	A	0.0765	0.0975	0.1185	0.1395	0.1605	0.1815	0.2025	0.2235	0.2445	0.2355	0.2548	0.2741	0.2934
450	ζ	0.57	0.51	0.47	0.43	0.41	0.39	0.37	0.35	0.34	0.33	0.32	0.31	0.3
500	A	0.0857	0.1092	0.1327	0.1562	0.1797	0.2032	0.2267	0.2502	0.2737	0.266	0.2878	0.3096	0.3314
500	ζ	0.54	0.48	0.44	0.41	0.39	0.37	0.35	0.34	0.33	0.31	0.3	0.3	0.29
550	A			0.1264	0.1507	0.175	0.1993	0.2236	0.2479	0.2722	0.2965	0.3208	0.3451	0.3694
550	ζ			0.42	0.4	0.37	0.35	0.34	0.32	0.31	0.3	0.29	0.28	0.28
600	A			0.1394	0.1662	0.193	0.2198	0.2466	0.2734	0.3002	0.327	0.3538	0.3806	0.4074
600	ζ			0.41	0.38	0.36	0.34	0.32	0.31	0.3	0.29	0.28	0.27	0.27
650	A			0.1524	0.1817	0.211	0.2403	0.2696	0.2989	0.3282	0.3575	0.3868	0.4161	0.4454
650	ζ			0.39	0.37	0.35	0.33	0.31	0.3	0.29	0.28	0.27	0.26	0.26
700	A			0.1654	0.1972	0.229	0.2608	0.2926	0.3244	0.3562	0.388	0.4198	0.4516	0.4834
700	ζ			0.38	0.35	0.33	0.32	0.3	0.29	0.28	0.27	0.26	0.25	0.25
750	A			0.1784	0.2127	0.247	0.2813	0.3156	0.3499	0.3842	0.4185	0.4528	0.4871	0.5214
750	ζ			0.37	0.34	0.32	0.31	0.29	0.28	0.27	0.26	0.25	0.25	0.24
800	A			0.1914	0.2282	0.265	0.3018	0.3386	0.3754	0.4122	0.449	0.4858	0.5226	0.5594
800	ζ			0.36	0.33	0.32	0.3	0.29	0.27	0.26	0.26	0.25	0.24	0.23
