СЕРИЯ TDF

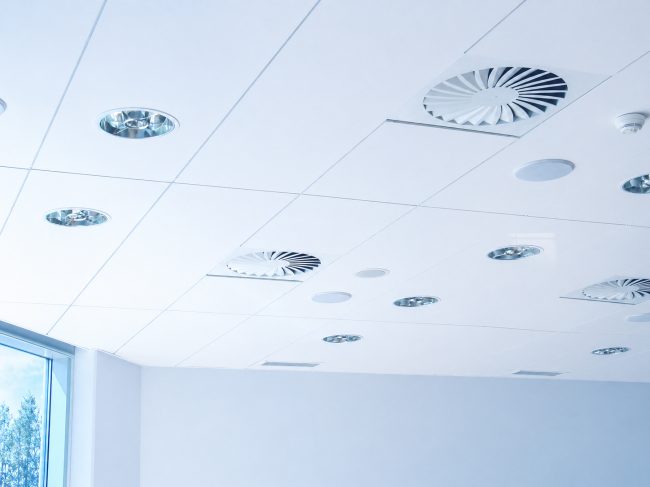

Потолочные вихревые диффузоры круглой и квадратной формы
- Типоразмеры 300, 400, 500, 600, 625
- Уровень расхода воздуха 10 – 295 л/с или 36 – 1026 м³/ч
- Лицевая панель изготовлена из оцинкованной листовой стали c порошковым покрытием
- Для приточного и вытяжного воздуха
- Для систем с переменным и постоянным расходом воздуха
- Подходит для всех типов потолков, также подходит для свободного подвеса при наличии окантовочной панели
- Быстрое выравнивание температур и снижение скорости воздушного потока достигается благодаря высокому уровню эжекции
- Идеально для зон комофрта
Дополнительное оборудование и аксессуары
- Лицевая панель диффузора может быть окрашена в цвета RAL CLASSIC
- Горизонтальное или вертикальное подсоединение к воздуховоду
- Статическая камера с точкой измерения и заслонкой клапана с гибкой тягой
Описание
Потолочные вихревые диффузоры в системах кондиционирования создают вихревую подачу воздуха для хорошего перемешивания его с воздухом помещения. Полученный на выходе из диффузора поток воздуха позволяет достичь высоких значений эжекции, тем самым быстро снижается скорость потока и выравнивается разница температур приточного воздуха и воздуха в помещении. Потолочные вихревые диффузоры применяются при больших расходах воздуха. В результате происходит смешение потоков воздуха в зонах комфорта, с хорошим распределением воздушных струй во всем помещении и небольшим турбулентным вихрем в зоне пребывания людей.
Потолочные вихревые диффузоры серии TDF имеют неподвижные направляющие лопатки. Подача воздуха осуществляется в горизонтальном направлении веерообразно. Разница температур приточного воздуха и в помещении может колебаться от –12 до +10 K.
Заслонка клапана (опционально) для балансировки расхода воздуха упрощает эксплуатацию. Точка измерения и заслонка клапана с гибкой тягой (опционально) позволяют регулировать расход воздуха при смонтированной лицевой панели.
Для создания привлекательного целостного дизайна помещения диффузоры серии TDF могут также использоваться и для вытяжной вентиляции.
Типоразмеры | 300, 400, 500, 600, 625 мм |
Мин. расход воздуха, где ΔtZ = –6 K | 10 – 42 л/с или 36 – 151 м³/ч |
Макс. уровень расхода воздуха, при LWA ≅ 50 дБ(A) | 80 – 285 л/с или 288 – 1026 м³/ч |
Разность температур приточного воздуха и в помещении | –12 до +10 K |
Характеристики
- Очень низкий уровень звуковой мощности, идеально для зон комфорта
- Неподвижные направляющие лопатки
- Подходит для всех типов потолков, также подходит для свободного подвеса при наличии окантовочной панели
- Горизонтальное или вертикальное подсоединение к воздуховоду
Материалы и покрытие
- Лицевая панель изготовлена из оцинкованной листовой стали
- V, H: Статическая камера и перемычка изготовлены из оцинкованной листовой стали
- X: Статическая камера изготовлена из пластика и оцинкованной листовой стали
- Уплотнение изготовлено из резины
- Лицевая панель покрыта порошковой краской RAL9010, цвет белый
- P1: С порошковым покрытием, цвет по RAL CLASSIC
Технические характеристики
- Типоразмеры: 300, 400, 500, 600, 625 мм
- Мин. уровень расхода воздуха, где ΔtZ = –6 K: 10 – 42 л/с или 36 – 151 м³/ч
- Макс. уровень расхода воздуха, где LWA ≅ 50 дБ(A): 80 – 285 л/с или 288 – 1026 м³/ч
- Разность температур приточного воздуха и в помещении: –12 до +10 K
A TDF-SA-Q
B TDF-SA-R
① Лицевая панель диффузора
② Центральный соединительный винт
③ Статическая камера
④ Перемычка
⑤ Подвесной кронштейн
⑥ Патрубок
Опционально
⑦ Уплотнение
⑧ Заслонка клапана для балансировки расхода воздуха
⑨ Точка измерения
⑩ Зеленый кабель для закрытия заслонки клапана
⑪ Белый кабель для открытия заслонки клапана
⑫ Измерительная трубка
⑬ Бирка с обозначением типа статической камеры
