СЕРИЯ VFL

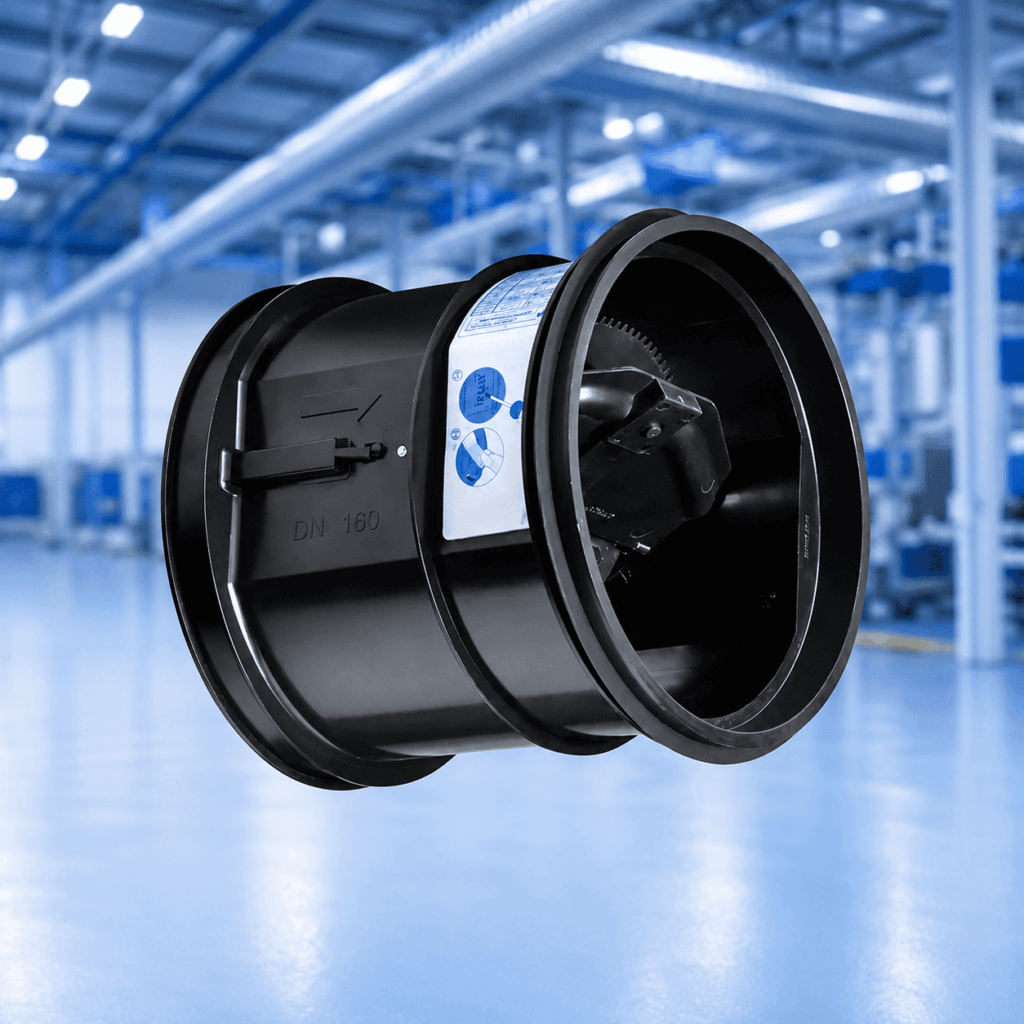

Круглые механические регуляторы расхода воздуха предназначенные для монтажа в воздуховоды, позволяют легко и быстро отрегулировать подачу постоянного объема воздуха в системах вентиляции и кондиционирования

  • Уникальная заслонка клапана для акустической оптимизации
  • Простая и быстрая установка на месте монтажа
  • Диапазон уставочных значений объема расхода воздуха для каждого номинального размера
  • Шкала расхода воздуха позволяет точно и легко задать необходимый расход воздуха
  • Высочайшие показатели по точности среди регуляторов для монтажа в воздуховоды
  • Применимы для работы с малыми ​скоростями воздуха​ от 0.8 м/с
  • Возможен монтаж в любом положении; техническое обслуживание не требуется

Описание

Механический ограничитель расхода воздуха работает без внешнего источника питания. Заслонка клапана на подшипниках с низким коэффициентом трения под воздействием аэродинамической силы устанавливается в положение, ограничивающее расход воздуха в соответствии с уставленным значением. Под воздействием аэродинамической силы воздушного потока заслонка закрывается. Под действием этой силы надувной компенсатор расширяется и выступает в качестве гасителя колебаний. Пластинчатая пружина противодействует силе закрытия клапана. В результате, при изменении давления заслонка клапана устанавливается пружиной в положение, позволяющее ограничить расход воздуха.

Простой ввод в эксплуатацию

Ограничитель расхода воздуха позволяет упростить процесс балансировки расхода воздуха в системах вентиляции и кондиционирования, а также сделать его более дешевым. Простая установка на месте монтажа и точная работа экономят драгоценное время. Требуемый расход воздуха задается на месте монтажа, затем регулятор устанавливается в воздуховод. Расход воздуха будет ограничиваться и поддерживаться в заданных пределах с незначительными отклонениями.



Типоразмеры

80 – 250 мм

Диапазон расхода воздуха

4 – 212 л/с или 14 – 764 м³/ч

Диапазон требуемых значений расхода

< 20 – 100 % от номинального расхода воздуха

Точность регулирования расхода

Приблиз. ± 10 % номинального расхода воздуха

Минимальный перепад давления

30 Па

Максимальный перепад давления

300 Па

Рабочая температура

10 – 50 °C

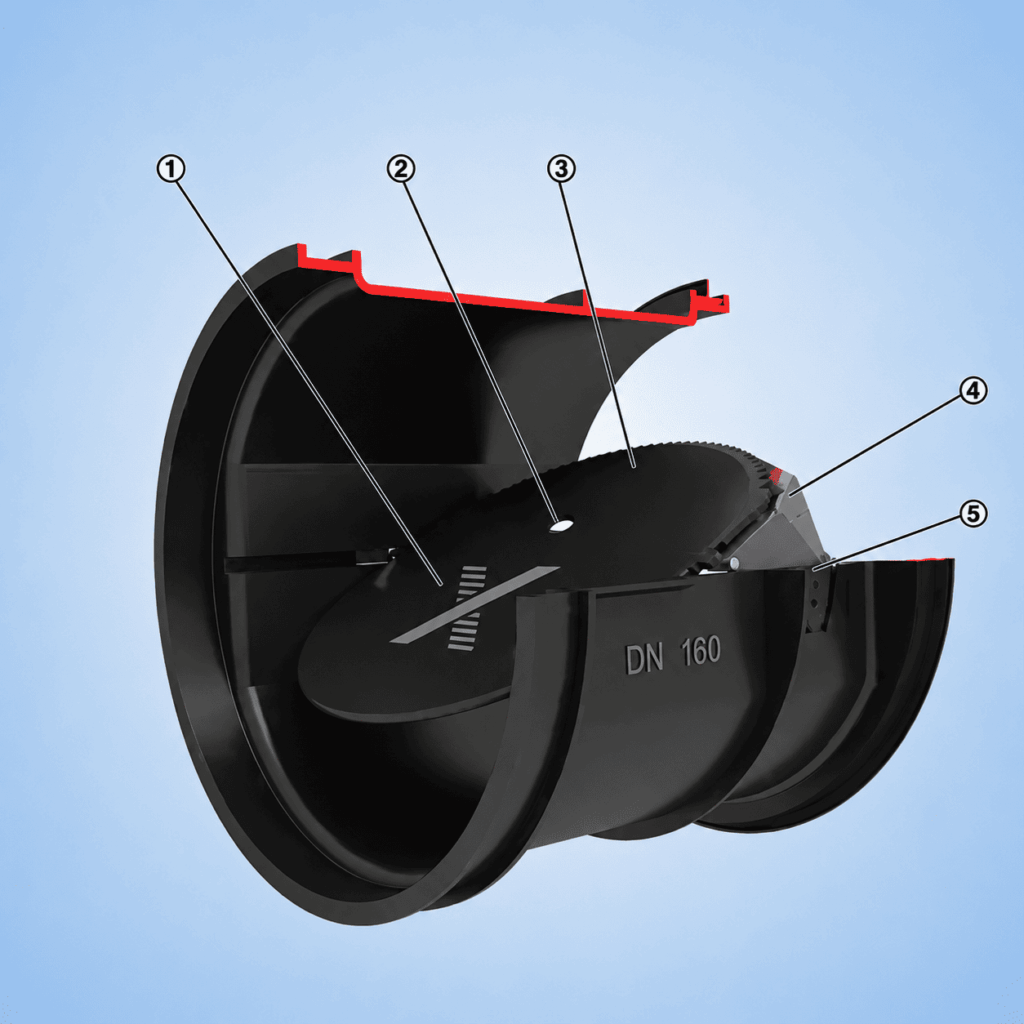

① Заслонка клапана
② Входное отверстие надувного компенсатора
③ Надувной компенсатор
④ Вал
⑤ Шкала расхода воздуха
